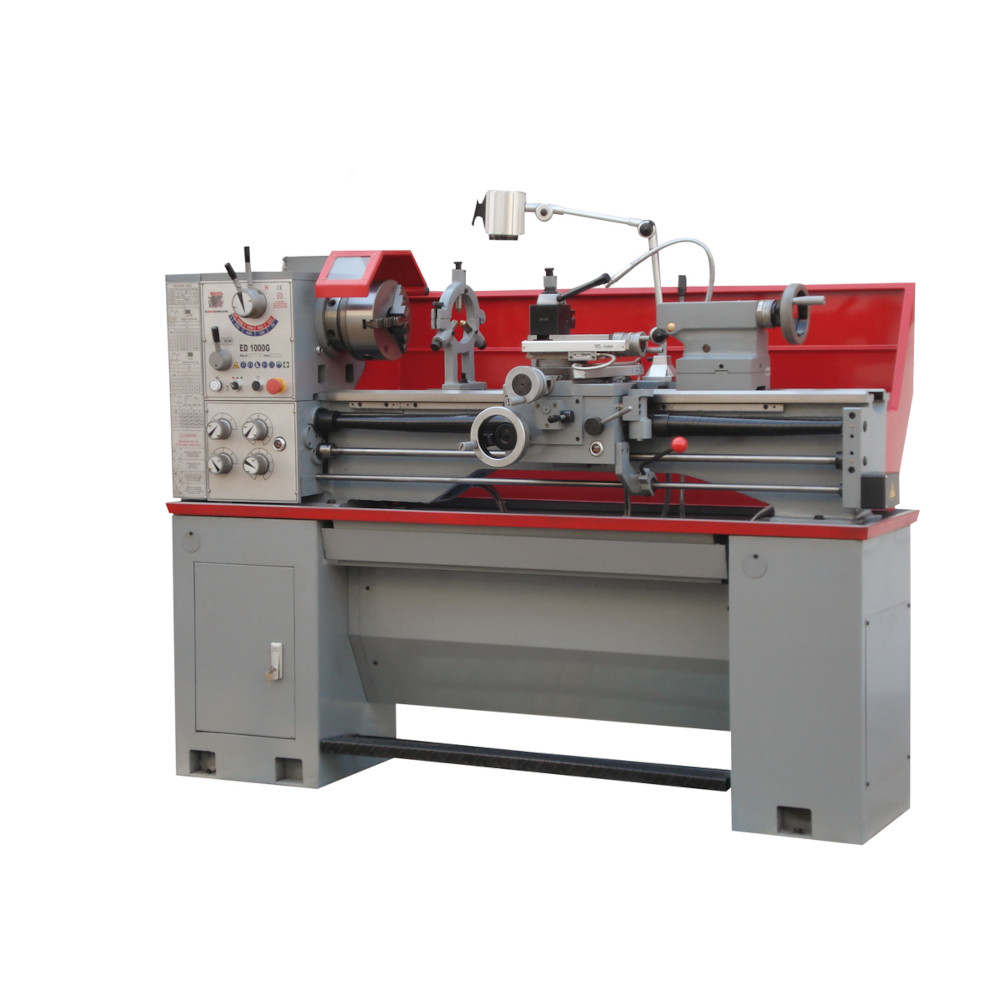

Holzmann ED 1000G metallisorvi
Holzmann ED 1000G vaihteellinen 1000mm kärkivälin sorvi. Karaporaus 52mm. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin.
Tuotekoodi:
ED1000G_400V
Holzmann ED 1000G on moderni ja erittäin tukeva metallisorvi verstaisiin ja konepajoihin. Hyvin vahva valurautarunko, induktiokarkaistut ja hiotut rungon johteet sekä karkaistut rattaat. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin. Karaporaus 52mm.
TEKNISET TIEDOT
- elektromagneettinen jalkajarru
- valurautarunko
- induktiokarkaistut ja hiotut rungon johteet
- karkaistut rattaat
- öljykylpyinen vaihteisto
- kärkiväli 1000mm
- sorvaushalkaisija johteiden päällä 360mm
- sorvaushalkaisija kidan kohdalla 474mm
- sorvaushalkaisija kelkan päällä 198mm
- ristikelkan liike 88mm
- siirtokelkan liike 810mm / 190mm
- johteiden etäisyys 187mm
- karaporaus 52mm
- kara Camlock D1-5, DIN 55029
- karan kartio MK6
- kierrosnopeusalue 70-1900rpm
- työkalun pikalukitus 20mm
- pikasyöttö
- pitkittäissyötöt mm/kierros 0,078-1,044
- poikittaissyötöt mm/kierros 0,014-0,38
- metrinen kierre (32) 0,45-10,0mm
- tuumainen kierre (20) 2,25-40 TPI
- takapylkän kartio MK 4
- takapylkän pinoolin liike 100mm
- takapylkän sivusiirto
- moottorin teho:
- 1,5kW S1 100%
- 2,1kW S6 40%
- koneen rahtimitat 1940 x 760 x 1520mm
- paino 680kg
Vakiona:
3-leukaistukka 200mm + vaihtoleuat, 4-leukaistukka 200mm,2 x sorvaustuki, jäähdytysjärjestelmä, työkalusarja, pikakiinnike terille (3 pidintä), 2x kiinteä keskityskärki MT4, kitapala, lastukeräin, vaihtopyörät, kiinnityslaippa ja halogeenilamppu.
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK6 |
| Kärkiväli (mm) | 1000 |
| Kärkikorkeus (mm) | 180 |
| Sorvaushalkaisija (mm) | 360 |
| Sorvaushalkaisija kidan kohdalla (mm) | 520 |
| Sorvaushalkaisija kelkan päällä (mm) | 220 |
| Johteiden etäisyys (mm) | 187 |
| Takapylkän kara | MK4 |
| Karaporaus (mm) | 52 |
| Karan kiinnitystapa | CAMLOCK D1-5 DIN 55029 |
| Pakan kierrosluku RPM | (I) 70-420 (II) 330-1900 |
| Pituussyöttö (1/mm) | 0,078 - 1,044 (16) |
| Poikittaissyöttö (1/mm) | 0,022 - 0,298 (16) |
| Metrinen kierre (mm) | 0,45 - 10 |
| Tuumainen kierre (Gg/1") | 2,25 - 40 |
| Takapylkän karan liike (mm) | 100 |
| Moottorin tiedot | |
|---|---|
| Käyttövoima / Käyttöjännite (V) | 400 |
| Moottorin teho (kW S1) | 1.5 |
| Moottorin teho (kW S6) | 2.1 |
| Ominaisuudet | |
|---|---|
| Äänenpaine (dB(A)) | 84 |
| Paino (kg) | 655 |
