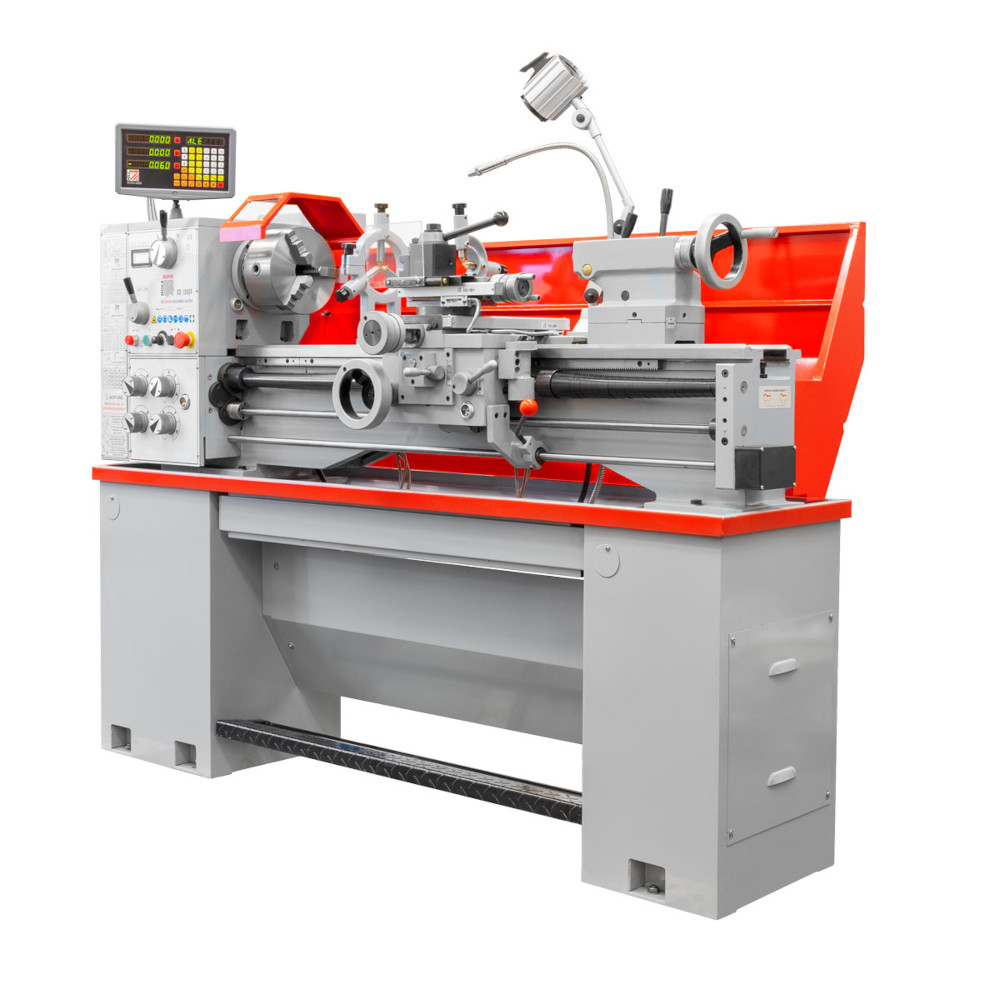

Holzmann ED 1000FDIG metallisorvi
Moderni ja erittäin tukeva kärkisorvi mittalaitteella, metalliverstaiden ja konepajojen peruskoneeksi. Hyvin vahva valurautarunko. Induktiokarkaistut ja hiotut rungon johteet. Kärkiväli 1000mm, karaporaus 52mm, pikasyöttö ja portaaton nopeudensäätö. Vakiona 3-akselin DRO mittalaite.
Tuotekoodi:
ED1000FDIG_400V
Moderni ja erittäin tukeva kärkisorvi mittalaitteella, metalliverstaiden ja konepajojen peruskoneeksi. Hyvin vahva valurautarunko. Induktiokarkaistut ja hiotut rungon johteet. Kärkiväli 1000mm, karaporaus 52mm, pikasyöttö ja portaaton nopeudensäätö. Vakiona 3-akselin DRO mittalaite joka takaa todella tarkan työstön!
TEKNISET TIEDOT
- portaaton nopeudensäätö taajuusmuuttajalla.
- digitaalinen nopeudennäyttö.
- kolmen akselin DRO SINO mittalaite vakiona. Mittaus onnistuu myös kartiosorvauksessa
- elektromagneettinen jalkajarru
- valurautarunko
- induktiokarkaistut ja hiotut rungon johteet
- kärkiväli 1000mm
- sorvaushalkaisija johteiden päällä 330mm
- sorvaushalkaisija kidan kohdalla 476mm
- sorvaushalkaisija kelkan päällä 198mm
- ristikelkan liike 90mm
- siirtokelkan liike 770mm / 205mm
- johteiden etäisyys 186mm
- karaporaus 52mm
- kara Camlock D1-5, DIN 55029
- karan kartio MK6
- kierrosnopeusalue 40-1800 / 70-1900rpm
- työkalun pikalukitus 20mm
- pikasyöttö
- pitkittäissyötöt mm/kierros 0,078-1,044
- poikittaissyötöt mm/kierros 0,014-0,38
- metrinen kierre (26) 0,4-7,0mm
- tuumainen kierre (31) 4-56 TPI
- takapylkän kartio MK 4
- takapylkän pinoolin liike 100mm
- takapylkän sivusiirto
- moottorin teho:
- 1,5kW S1 100%
- 2,1kW S6 40%
- koneen mitat 1940 x 760 x 1520mm
- paino 575kg
Vakiona:
3-leukaistukka 200mm + vaihtoleuat, 4-leukaistukka 200mm,2 x sorvaustuki, jäähdytysjärjestelmä, työkalusarja, pikakiinnike terille (3 pidintä), 2x kiinteä keskityskärki MT4, kitapala, lastukeräin, vaihtopyörät, kiinnityslaippa ja halogeenilamppu sekä jalusta.
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK6 |
| Kärkiväli (mm) | 1000 |
| Kärkikorkeus (mm) | 180 |
| Sorvaushalkaisija (mm) | 330 |
| Sorvaushalkaisija kidan kohdalla (mm) | 476 |
| Sorvaushalkaisija kelkan päällä (mm) | 220 |
| Takapylkän kara | MK4, MK4 |
| Karaporaus (mm) | 52 |
| Pakan kierrosluku RPM | (I) 70-440 (II) 350-2000 |
| Pituussyöttö (1/mm) | 0,078-1,044 (16) |
| Poikittaissyöttö (1/mm) | 0,022-0,298 (16) |
| Metrinen kierre (mm) | 0,45-10 (32) |
| Tuumainen kierre (Gg/1") | 2,25-40 (20) |
| Takapylkän karan liike (mm) | 100 |
| Moottorin tiedot | |
|---|---|
| Käyttövoima / Käyttöjännite (V) | 400 |
| Moottorin teho (kW S1) | 1.5 |
| Moottorin teho (kW S6) | 2.1 |
| Ominaisuudet | |
|---|---|
| Äänenpaine (dB(A)) | 79 |
| Paino (kg) | 572 |
