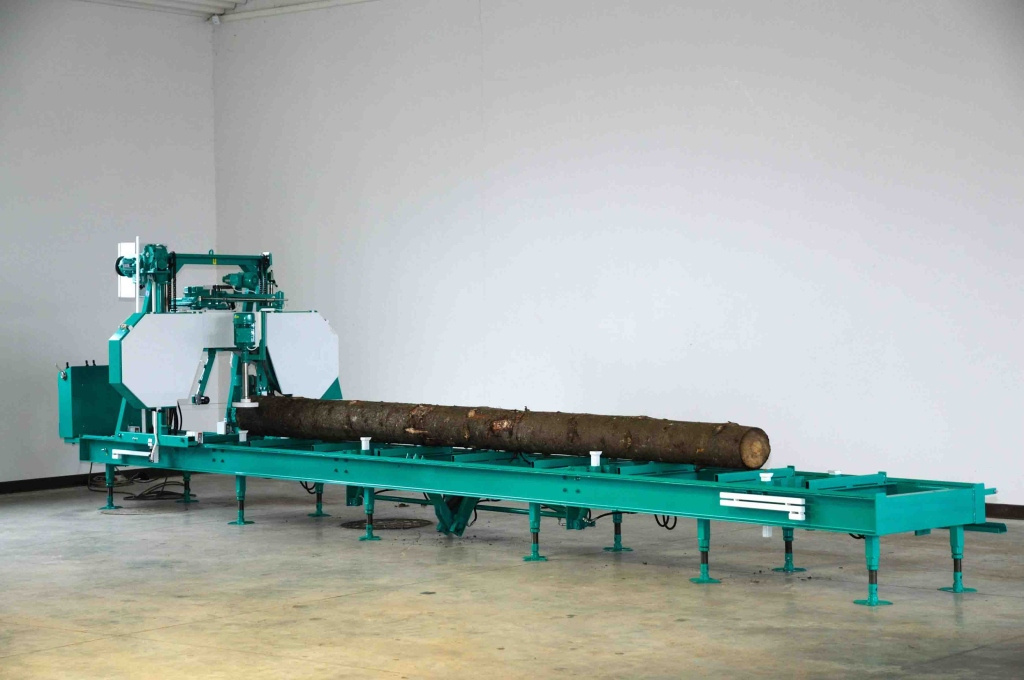

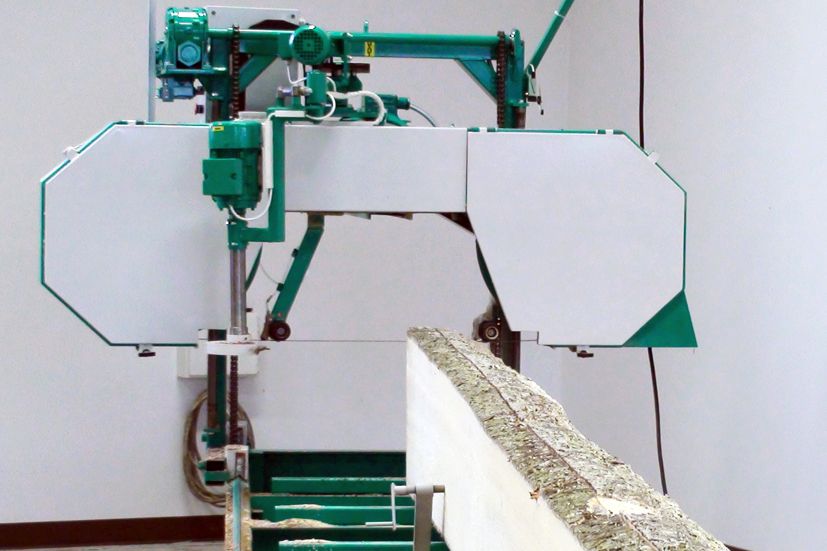

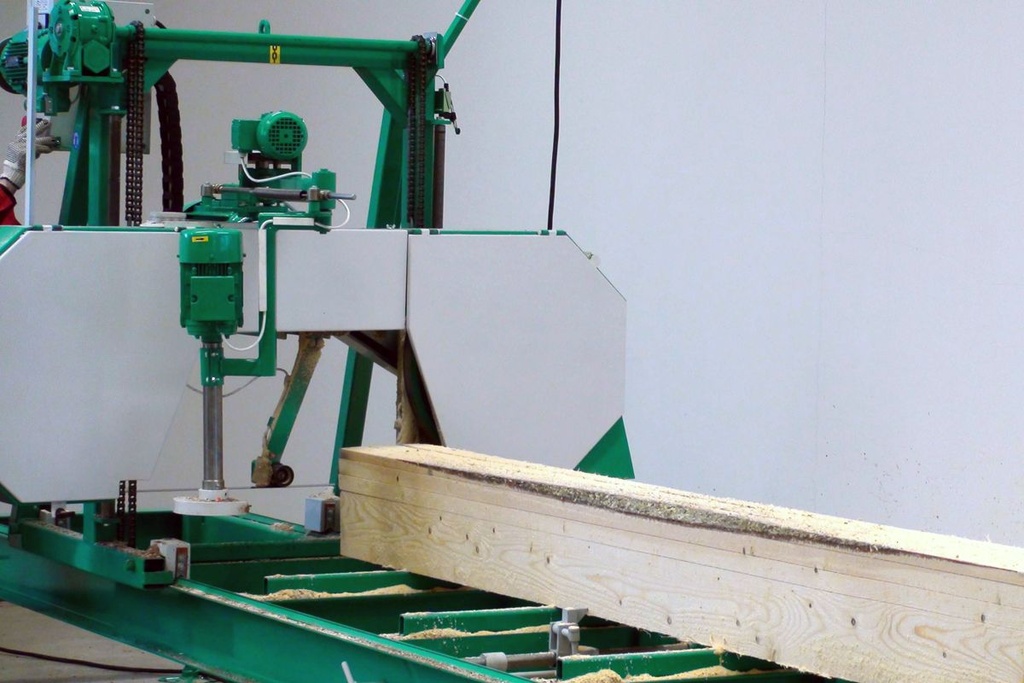

TEHNIKA ZBL-60HM tukkivannesaha
Tukkivannesaha automaattisella syötöllä ja 15kW moottorilla. Max. sahausleveys 800mm ja 6500mm pitkille tukeille. Suunniteltu ja valmistettu Pohjois-Euroopassa. Sahauspöydässä ei ole yhtään pulttiliitoksia ja pöytä on valmistettu paksusta teräspalkista. Rakenne kestää hyvin tukkien siirtämisen kaivinkoneella tai etukuormaajalla.
Tukkivannesaha automaattisella syötöllä ja 15kW moottorilla. Max. sahausleveys 800mm ja 6500mm pitkille tukeille. Manuaalinen sahauspöytä. Suunniteltu ja valmistettu Pohjois-Euroopassa. Sahauspöydässä ei ole yhtään pulttiliitosta. Pöytä on valmistettu paksusta teräspalkista. Rakenne kestää hyvin tukkien siirtämisen kaivinkoneella tai etukuormaajalla.
Sahan valinnassa kannattaa verrata todellista sahausleveyttä. Sahauspöydälle sopii isompi tukki kuin mitä sillä voi sahata. TEHNIKA sahojen sahausleveys on aina ilmoitettu miten leveän tuppeensahatun laudan sahalla voi sahata.
Terän jännitys säädetään hydraulisesti ja pienikin muutos terässä on helposti havaittavissa painemittarista.
- automaattinen tähti-kolmio käynnistys
- valurautaiset vannepyörät
- kapasiteetti 6-10m3 / 8 tuntia
- max.sahausleveys 800mm
- max. tukin pituus 6500mm / 7500mm
- sähköinen teräohjaimen säätö ja portaattomasti säädettävä automaattisyöttö nopealla takaisinpalautuksella.
- sahauspöydän pituus 8000mm / lisävarusteena 9000mm
- korkeus 1800mm / lisävarustejaloilla 2050mm
- moottori 15kW S1 / 400V
- sähköinen säätö teräkorkeudelle.
- hydraulinen teräpaineen säätö mittarilla
- teräkorkeuden säätömoottori 1,5kW
- terän koko 4970mm x 40mm x 1mm
- paino 1350kg
Esittelykuvissa on lisävarusteita.
Sahaan on saatavilla useita hyödyllisiä lisävarusteita.
Lisäämällä tuotteen ostoskoriin voit valita haluamasi lisävarusteet.
Digitaalinen mittalaite
EL3 digitaalisessa mittalaitteessa on kaksi mittanäyttöä.
• etäisyys millimetreinä edellisestä sahaustasosta. Arvo nollataan joka sahauksella.
• etäisyys millimetreinä sahauspöytään
Tarkkuus: Digitaaliset mittalaitteet tarjoavat tarkan mittauksen, mikä vähentää virheitä sahaussyvyydessä. Tämä parantaa lopputuotteen laatua ja vähentää hukkaa.
Nopeus: Digitaalisten mittalaitteiden avulla asetukset voidaan tehdä nopeammin verrattuna manuaalisiin mittausmenetelmiin. Tämä nopeuttaa tuotantoprosessia ja mahdollistaa suuremman tuotantomäärän samassa ajassa.
Sähköinen sahakelkan syöttö ja teräohjaimen säätö
Teräohjaimen sähköinen säätö on toteutettu sähkömoottorilla ja kulmavaihteella. Säätö on tarkka ja varmatoiminen.
Sahakelkan syöttö on toteutettu ketjuvedolla ja tehokkaalla sähkömoottorilla. Syötön säätö on portaaton ja
syöttötehoa voi seurata mittarista.
Kaarnajyrsin
Kaarnanjyrsimen ohjaus on toteutettu omalla sähkömoottorilla ja taajuusmuuttajalla. Leikkaussyvyyden säätö on toteutettu joystick – ohjauksella ja säätö on portaaton. Jyrsimen kovapalaterä kulkee sahanterän edellä poistaen mahdollisen lian ja kaarnan pidentäen teroitusvälejä ja terien ikää. Jyrsinterällä on oma moottori.
Kun kaarna on poistettu ennen sahaamista, terät säilyvät terävinä pidempään. Kaarna voi olla hiekkaista ja kovaa, mikä kuluuttaa teriä nopeasti. Terien pidempi käyttöikä vähentää ylläpitokustannuksia ja terien vaihtotiheyttä.
Kaapelikisko manuaaliselle sahauspöydälle
Kaapelikisko tarjoaa turvallisen ja tehokkaan ratkaisun kaapeleiden hallintaan sahalaitoksen ympäristössä. Tämä lisävaruste on välttämätön apu pitämään työalueen siistinä ja järjestelmällisenä, mikä vähentää työtapaturmien riskiä.
Turvallisuuden parantaminen: Pitää kaapelit pois työalueelta, vähentäen kompastumisvaaraa ja muita työtapaturmia.
Helpottaa työskentelyä: Sujuvoittaa koneiden ja laitteiden käyttöä vähentämällä sotkuja ja mahdollistaen helpon pääsyn sahan eri osiin.
Tukinpuristin manuaaliselle sahauspöydälle
Tämä manuaalinen tukinpuristin on suunniteltu varmistamaan tukin turvallinen ja vakaa kiinnitys tukkivannesahassa. Kestävä rakenne ja helppokäyttöinen vipumekanismi mahdollistavat tarkan ja tukevan kiinnityksen kaikenkokoisille tukille.
Teräohjaimet 50mm
Teräohjaimet ovat teräksestä valmistettuja ja tarkasti säädettäviä.
Vakiona sahassa on 40 mm teräohjaimet asennettuna ja mukana tulee myös 30mm teräohjaimet. Vaihtoehtoisesti sahaan saa valmiuden 50 mm terälle.
Terällä on merkitystä
Tukkisahan tärkein osa on terä. Jos terä ei ole kunnossa niin suoraan sahaaminen ei vaan
onnistu. Terän valintaan vaikuttavat useat eri tekijät:
- Puulajike ja miten kovaa puuta sahattava tukki on
- Onko puu tuoretta vai kuivaa
- Onko puu jäässä
- Onko puu oksainen ja miten suoraan syyt ovat puussa
Terien valmistusmateriaali ja karkaisun kovuus (hrC) valitaan ensimmäiseksi ja sitten terän
haritus ja rintakulma. Karkaisu on 44-46 lukemasta aina 60-62 hrC lukemaan. Korkea karkaisu on yleensä vain
terän hampaan kärjessä ja terällä on pienempi lukema.
Sahanteriä MUNKFORS hammasväli 22mm, terän paksuus 0,9 - 1,1mm riippuen mallista
Tekniset tiedot
| Sahausominaisuudet | |
|---|---|
| Sahauspöydän pituus (mm) | 8000 tai 9000 |
| Sahauspituus vakiopöydällä (mm) | 6,5 |
| Max. tukin halkaisija (mm) | 630 |
| Terätiedot | |
|---|---|
| Terän pituus (mm) | 4520 |
| Terän leveys (mm) | 40 |
| Moottorin tiedot | |
|---|---|
| Käyttövoima / Käyttöjännite (V) | 400 |
| Moottorin teho (kW S1) | 15 |
| Ominaisuudet | |
|---|---|
| Sahauspöydän säätöjalat | Ilman säätöjalkoja tai 12 kpl Säätöjalkoja tai 14 kpl Säätöjalkoja |
| Paino (kg) | 1350 |
