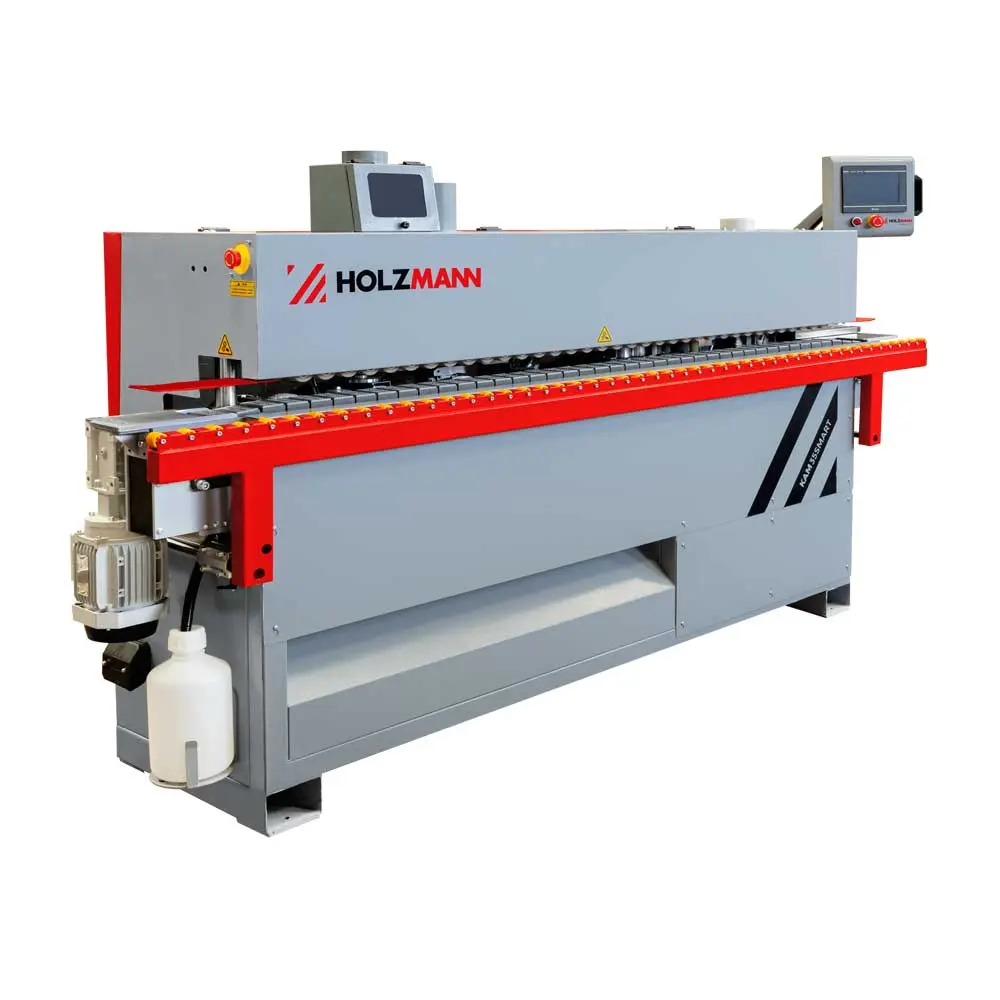

Holzmann KAM35SMART reunalistoituskone
Automaattinen reunalistoituskone kalustelevyjen reunojen liimaukseen ja viimeistelyyn. Kone tekee esijyrsinnän, liimauksen, päätykatkaisun, ylä- ja alareunan jyrsinnän sekä kaavinnan ja kiillotuksen samalla läpiajolla. 8 m/min syöttönopeus, 12–45 mm levynpaksuus ja 0,4–3 mm reunalistan paksuus soveltuvat pienten ja keskisuurten kalustesarjojen valmistukseen.
Tuotekoodi:
KAM35SMART_400V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann KAM35SMART on esijyrsinnällä varustettu automaattinen reunalistoituskone kalustelevyjen reunojen liimaukseen ja viimeistelyyn. Kone sopii kalustevalmistajille ja puusepänverstaiden tuotantoon, joissa listoitettavia levyosia valmistetaan säännöllisesti mutta suuremman tuotantolinjan kapasiteetille ei ole tarvetta.
KAM35SMART tekee listoituksen keskeiset työvaiheet samalla läpiajolla. Kone esijyrsii levyn reunan, levittää liiman, puristaa reunalistan kiinni, katkaisee ylimääräisen listan päistä sekä viimeistelee ylä- ja alareunat jyrsinnällä, kaavinnalla ja kiillotuksella. Lisäksi koneessa on ruiskutusyksikkö ennen kiillotusta.
Koneella voidaan listoittaa 12–45 mm paksuja levyjä ja käyttää 0,4–3 mm paksuja reunalistoja. Automaattinen ketjukuljetin syöttää kappaleita tasaisella 8 m/min nopeudella.
Esijyrsintä valmistelee levyn reunan liimausta varten
Ennen liimausta levy kulkee kahden vastakkaisiin suuntiin pyörivän esijyrsimen läpi. Esijyrsintä tasaa levyn reunan ja poistaa sahauksesta mahdollisesti jääneitä epätasaisuuksia, jolloin reunalista voidaan liimata tasaiselle pinnalle. Esijyrsinyksikössä on kaksi Ø80 mm jyrsintä, joilla on omat 1,1 kW moottorit. Jyrsimien kierrosnopeus on 12 000 r/min.
Esijyrsintä on erityisen hyödyllinen esimerkiksi pinnoitettujen kalustelevyjen listoituksessa, joissa levyn reunan tasaisuus vaikuttaa liimasauman ulkonäköön.
Liimaus ja reunalistan puristus
Koneessa on lämmitettävä 1,5 kg liimasäiliö, jossa rakeinen kuumaliima sulatetaan. Liima levitetään suoran levykappaleen reunalle, minkä jälkeen painerullat puristavat reunalistan kiinni levyyn. Liimauslämpötilaa säädetään kosketusnäytöltä käytettävän liiman mukaan, enintään 250 °C. Myös liiman levitysmäärää voidaan säätää käsin.
Automaattinen ketjukuljetin pitää levyn liikkeessä listoituksen eri työvaiheiden läpi. Tämä helpottaa samanlaisten kappaleiden käsittelyä ja vähentää käsin tehtävien työvaiheiden määrää.
Päätykatkaisu ja ylä- sekä alareunan jyrsintä
Liimauksen jälkeen päätykatkaisuyksikkö katkaisee reunalistan ylimääräisen osuuden levyn etu- ja takapäästä. Päätykatkaisussa käytetään Ø104 mm sahanteriä, ja yksikön moottoriteho on 0,37 kW. Seuraavaksi ylä- ja alajyrsinyksikkö poistavat levyn pintojen yli ulottuvan reunalistan. Molemmilla jyrsinyksiköillä on oma 0,37 kW moottori, ja jyrsimien kierrosnopeus on 12 000 r/min.
Kaavinta, ruiskutus ja kiillotus viimeistelevät reunat
Jyrsinnän jälkeen kaavinyksikkö viimeistelee reunalistan ylä- ja alareunan R2-säteellä. Kaavinta poistaa jyrsinnästä mahdollisesti jääneitä pieniä epätasaisuuksia. Kaavinyksikkö voidaan kytkeä erikseen päälle tai pois. Ennen kiillotusta koneen ruiskutusyksiköllä voidaan levittää puhdistusainetta reunalistan viimeistelyä varten.
Viimeisenä työvaiheena ylä- ja alapuoliset kiillotuskiekot käsittelevät listoituksen reunat. Kiillotuskiekot pyörivät 1400 r/min nopeudella. Näiden työvaiheiden ansiosta erillisen käsin tehtävän viimeistelyn tarve vähenee ja kappale voidaan siirtää nopeammin seuraavaan tuotantovaiheeseen.
Kosketusnäyttö ja automaattinen kappaleensyöttö
Koneen toimintoja ohjataan kosketusnäytöltä, jonka kautta voidaan säätää muun muassa liimauslämpötilaa ja hallita eri työstöyksiköiden toimintaa. Ketjukuljettimella toteutettu automaattinen syöttö kuljettaa levyn listoitusyksiköiden läpi tasaisella nopeudella. Koneessa on myös levyn sivutuki ja reunalistarullan tukipöytä.
Holzmann KAM35SMART Reunalistakone
Työstettävät levyt
- Levyn paksuus: 12–45 mm
- Levyn vähimmäispituus: 70 mm
- Levyn vähimmäisleveys: 80 mm
- Työstö: suorien reunojen listoitus
Reunalistoitus
- Reunalistan paksuus: 0,4–3 mm
- Reunalistan leveys: 15–48 mm
- Syöttönopeus: 8 m/min
- Syöttö: automaattinen ketjukuljetin
- Liimasäiliön kapasiteetti: 1,5 kg
- Liimausyksikön lämmitysteho: 1,55 kW
- Liimausyksikön moottoriteho: 0,18 kW
- Suurin sallittu liimauslämpötila: 250 °C
- Liimauslämpötilan säätö: elektroninen, kosketusnäytöltä
Esijyrsintä
- Esijyrsimet: 2 kpl, vastakkaiset pyörimissuunnat
- Jyrsimen halkaisija: Ø80 mm
- Moottoriteho: 2 × 1,1 kW
- Kierrosnopeus: 12 000 r/min
- Suurin työstökorkeus: 55 mm
Päätykatkaisu
- Katkaisu: reunalistan etu- ja takapää
- Moottoriteho: 0,37 kW
- Teränopeus: 12 000 r/min
- Sahanterät: Ø104 × Ø22 × 3 mm
Ylä- ja alareunan jyrsintä
- Jyrsinyksiköt: 2 kpl
- Moottoriteho: 2 × 0,37 kW
- Kierrosnopeus: 12 000 r/min
- Jyrsinterät: Ø60 × Ø15 × 17 mm
Kaavinta, ruiskutus ja kiillotus
- R-kaavinyksikkö: ylä- ja alapuolella
- Kaavinterän säde: R2
- Kaavinyksikkö: erikseen päälle/pois kytkettävä
- Ruiskutusyksikkö: ennen kiillotusta
- Kiillotus: ylä- ja alapuolella
- Kiillotusmoottorit: 2 × 0,18 kW
- Kiillotuskiekkojen nopeus: 1400 r/min
- Kiillotuskiekot: Ø150 × Ø50 × 20 mm
Sähkö, paineilma ja purunpoisto
- Käyttöjännite: 400 V / 50 Hz, 3-vaihe
- Kokonaisliitäntäteho: 6,16 kW
- Paineilmavaatimus: 6–7 bar
- Purunpoistoliitännät: 3 × Ø100 mm
- Purunpoiston ilmavirran tarve: 3000 m³/h
- Purunpoiston alipainevaatimus: 2200 Pa
Mitat ja paino
- Työkorkeus: 850 mm
- Koneen mitat: 2800 × 975–1345 × 1450 mm
- Nettopaino: 655 kg
- Bruttopaino: 745 kg
- Pakkausmitat: 2625 × 725 × 1250 mm
Vakiovarusteet
- 2 esijyrsinterää, Ø80 × Ø20 × 55 mm
- 2 päätykatkaisun sahanterää, Ø104 × Ø22 × 3 mm
- 2 kiillotuskiekkoa, Ø150 mm
- 2 R-kaavinterää
- 2 jyrsinterää ylä- ja alajyrsinyksikköön
- Reunalistarullan tukipöytä
- Levyn sivutuki
- Työkalusarja ja työkalulaatikko
Tekniset tiedot
| Reunalistakoneen ominaisuudet | |
|---|---|
| Reunalistan leveys | 15-48 mm |
| Reunalistan paksuus | 0,4-3 mm |
| Työstettävän levyn paksuus | 12-45 mm |
| Työstettävän levyn min. pituus | 70 mm |
| Työstettävän levyn min. leveys | 80 mm |
| Syöttönopeus | 8 m/min |
| Esijyrsimien määrä | 2 kpl |
| Esijyrsinnän kierrosnopeus | 12000 r/min |
| Jyrsinyksikköjen määrä | 2 kpl |
| Jyrsinyksikön kierrosnopeus | 12000 r/min |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 400 V |
| Esijyrsimen moottorin teho | 2x11 kW |
| Jyrsinyksikön moottorin teho | 2x0,37 kW |
| Ominaisuudet | |
|---|---|
| Paino | 655 kg |
