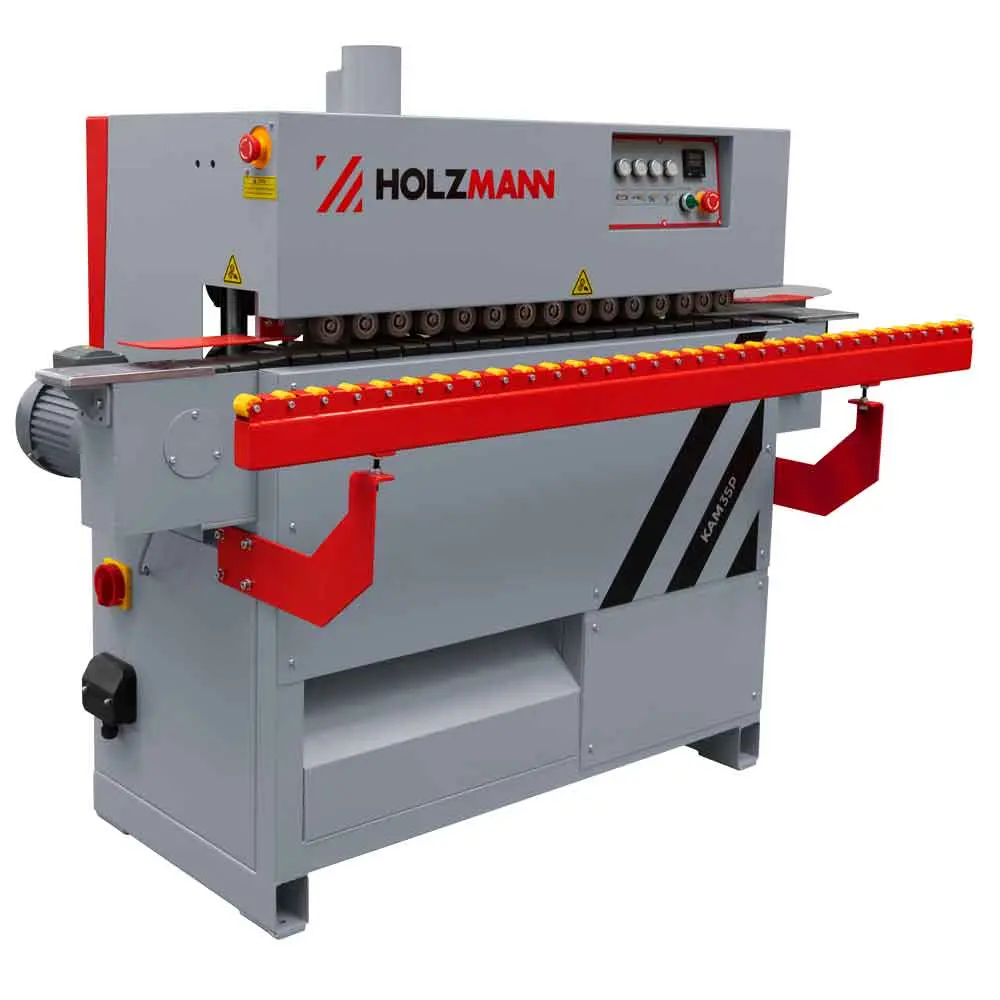

Holzmann KAM35P reunalistoituskone
Automaattinen reunalistoituskone kalustelevyjen suorien reunojen liimaukseen ja viimeistelyyn. Kone yhdistää liimauksen, ylä- ja alareunan jyrsinnän sekä kiillotuksen samaan läpiajoon. Syöttönopeus on 7 m/min, levynpaksuus 12–43 mm ja reunalistan paksuus 0,4–2 mm.
Tuotekoodi:
KAM35P_400V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann KAM35P on automaattinen reunalistoituskone kalustelevyjen suorien reunojen liimaukseen ja viimeistelyyn. Kone sopii puusepänverstaiden ja kalustevalmistajien käyttöön, kun reunalistoitusta tehdään säännöllisesti ja käsin tehtäviä työvaiheita halutaan vähentää. KAM35P tekee reunalistan liimauksen, ylä- ja alareunan jyrsinnän sekä kiillotuksen samalla läpiajolla. Automaattinen ketjukuljetin syöttää levyn työstöyksiköiden läpi tasaisella 7 m/min nopeudella.
Koneella voidaan listoittaa 12–43 mm paksuja levyjä ja käyttää 0,4–2 mm paksuja reunalistoja. Reunalistan ylimääräiset päät katkaistaan toimitukseen sisältyvällä käsileikkurilla.
Liimaus ja reunalistan puristus
Koneessa on lämmitettävä liimasäiliö, josta kuumaliima levitetään suoraan levyn reunalle. Liimauslämpötilaa säädetään elektronisesti käyttöpaneelin näytöltä käytettävän liiman mukaan. Liiman levityksen jälkeen reunalista puristetaan kiinni levyyn. Automaattinen ketjukuljetin pitää kappaleen liikkeessä seuraavien työvaiheiden läpi, mikä helpottaa erityisesti samanlaisten levyosien sarjatyöstöä.
Kone on tarkoitettu suorien levyreunojen listoitukseen. Levyn vähimmäispituus on 70 mm ja vähimmäisleveys 80 mm.
Ylä- ja alareunan jyrsintä
Liimauksen jälkeen kaksoisjyrsinyksikkö poistaa levyn ylä- ja alapinnan yli ulottuvan reunalistan. Jyrsinyksikössä on kaksi erillistä jyrsintä, joilla on omat 0,37 kW moottorit. Kierrosnopeus on 1380 r/min.
Ylä- ja alapuolinen jyrsintä tasaa reunalistan levyn pintojen mukaisesti ja vähentää käsin tehtävän viimeistelyn tarvetta.
Kiillotus viimeistelee reunalistan
Jyrsinnän jälkeen reunalista kulkee kiillotusyksikön läpi. Ylä- ja alapuoliset kiillotuskiekot käsittelevät reunalistan pinnat ja viimeistelevät työstetyt reunat. Kiillotusyksikössä on kaksi 0,18 kW moottoria, ja kiillotuskiekkojen kierrosnopeus on 1400 r/min.
Koneen mukana toimitetaan myös käsikäyttöinen reunalistan leikkuri, jolla levyn päihin jäävä ylimääräinen reunalista voidaan katkaista.
Automaattinen syöttö ja koneen hallinta
KAM35P käyttää ketjukuljetinta, joka kuljettaa levyn tasaisella nopeudella liimaus-, jyrsintä- ja kiillotusyksiköiden läpi. Automaattinen syöttö helpottaa peräkkäisten kappaleiden käsittelyä ja pitää työstönopeuden tasaisena.
Liimauslämpötilaa voidaan säätää elektronisesti näytöltä. Koneessa on myös reunalistarullan tukipöytä.
Holzmann KAM35P Reunalistakone
Työstettävät levyt
- Levyn paksuus: 12–43 mm
- Levyn vähimmäispituus: 70 mm
- Levyn vähimmäisleveys: 80 mm
- Työstö: suorien reunojen listoitus
Reunalistoitus
- Reunalistan paksuus: 0,4–2 mm
- Reunalistan leveys: 15–48 mm
- Syöttönopeus: 7 m/min
- Syöttö: automaattinen ketjukuljetin
- Liimaus: lämmitettävä liimasäiliö ja suora liimanlevitys
- Liimauslämpötilan säätö: elektroninen, käyttöpaneelin näytöltä
Ylä- ja alareunan jyrsintä
- Jyrsinyksiköt: 2 kpl
- Moottoriteho: 2 × 0,37 kW
- Kierrosnopeus:12000 r/min
Kiillotus
- Kiillotus: ylä- ja alapuolella
- Moottoriteho: 2 × 0,18 kW
- Kierrosnopeus: 1400 r/min
- Kiillotuskiekkojen halkaisija: Ø150 mm
Sähkö, paineilma ja purunpoisto
- Käyttöjännite: 400 V / 50 Hz
- Moottoriteho S1: 3,39 kW
- Vaadittava paineilma: 6 bar
- Purunpoistoliitäntä: Ø100 mm
- Äänitehotaso: 78 dB(A)
Mitat ja paino
- Työkorkeus: 850 mm
- Koneen mitat (P × L × K): 2060 × 1050 × 1320 mm
- Nettopaino: 366 kg
- Bruttopaino: 430 kg
- Pakkausmitat (P × L × K): 1680 × 645 × 1270 mm
Vakiovarusteet
- 2 kiillotuskiekkoa, Ø150 mm
- 2 jyrsinterää ylä- ja alajyrsinyksikköön
- Käsikäyttöinen reunalistan leikkuri
- Reunalistarullan tukipöytä
Tekniset tiedot
| Reunalistakoneen ominaisuudet | |
|---|---|
| Reunalistan paksuus | 0,4-2 mm |
| Reunalistan leveys | 15-48 mm |
| Syöttönopeus | 7 m/min |
| Työstettävän levyn paksuus | 12-43 mm |
| Työstettävän levyn min. pituus | 70 mm |
| Työstettävän levyn min. leveys | 80 mm |
| Jyrsinyksikköjen määrä | 2 kpl |
| Jyrsinyksikön kierrosnopeus | 12000 r/min |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 400 V |
| Jyrsinyksikön moottorin teho | 2x0,37 kW |
| Moottorin teho S1 | 3,39 kW |
| Ominaisuudet | |
|---|---|
| Paino | 366 kg |
