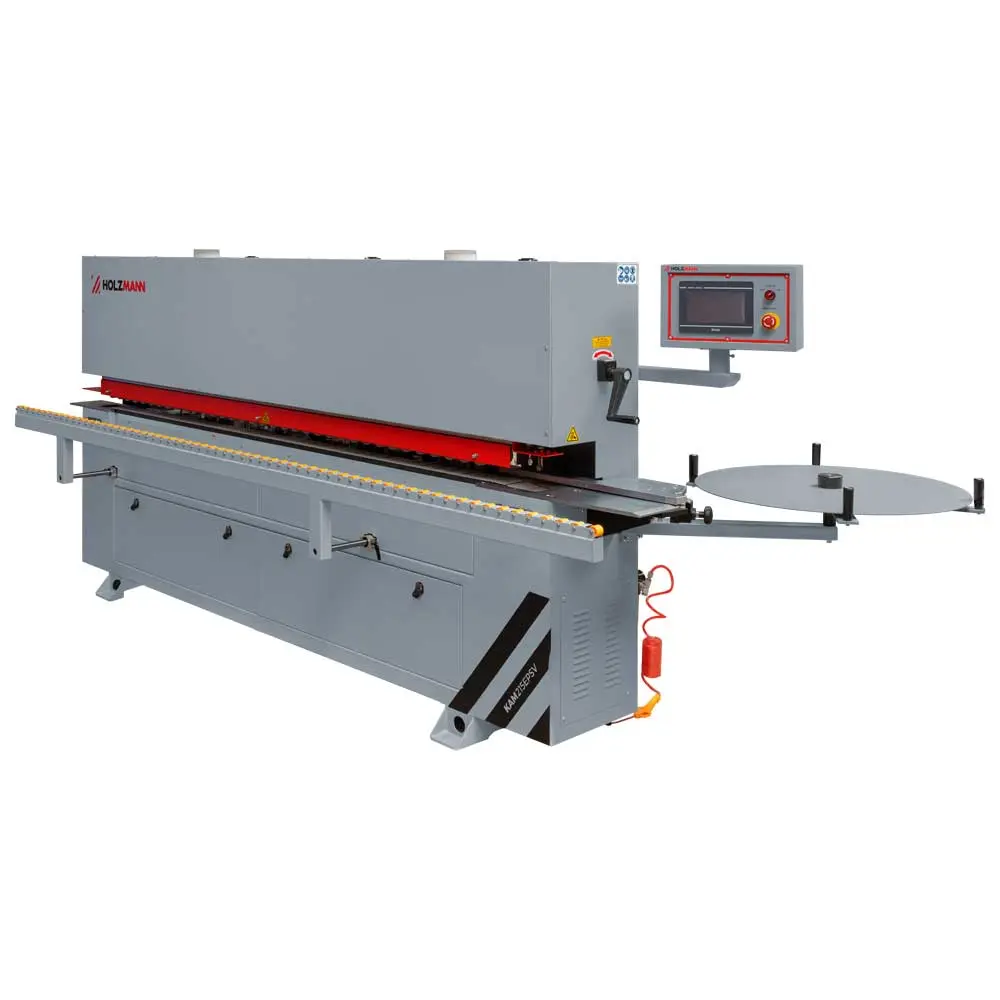

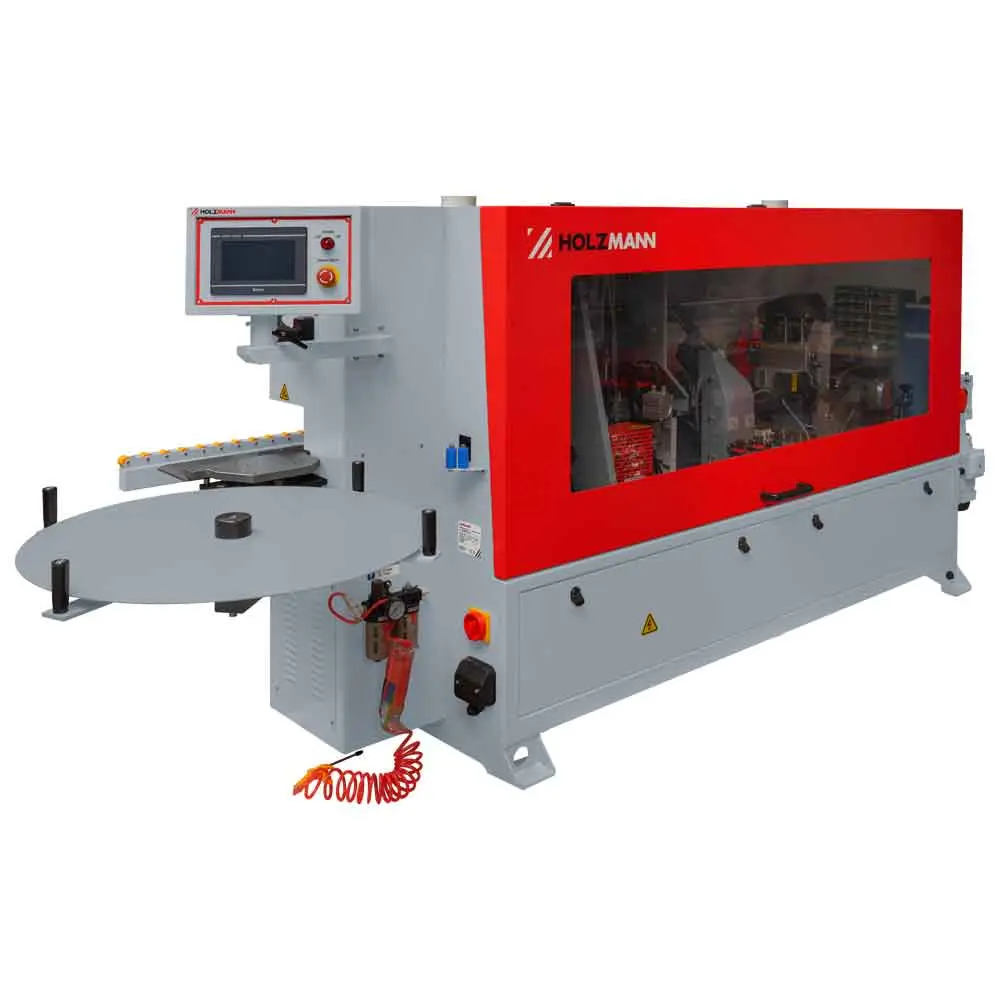

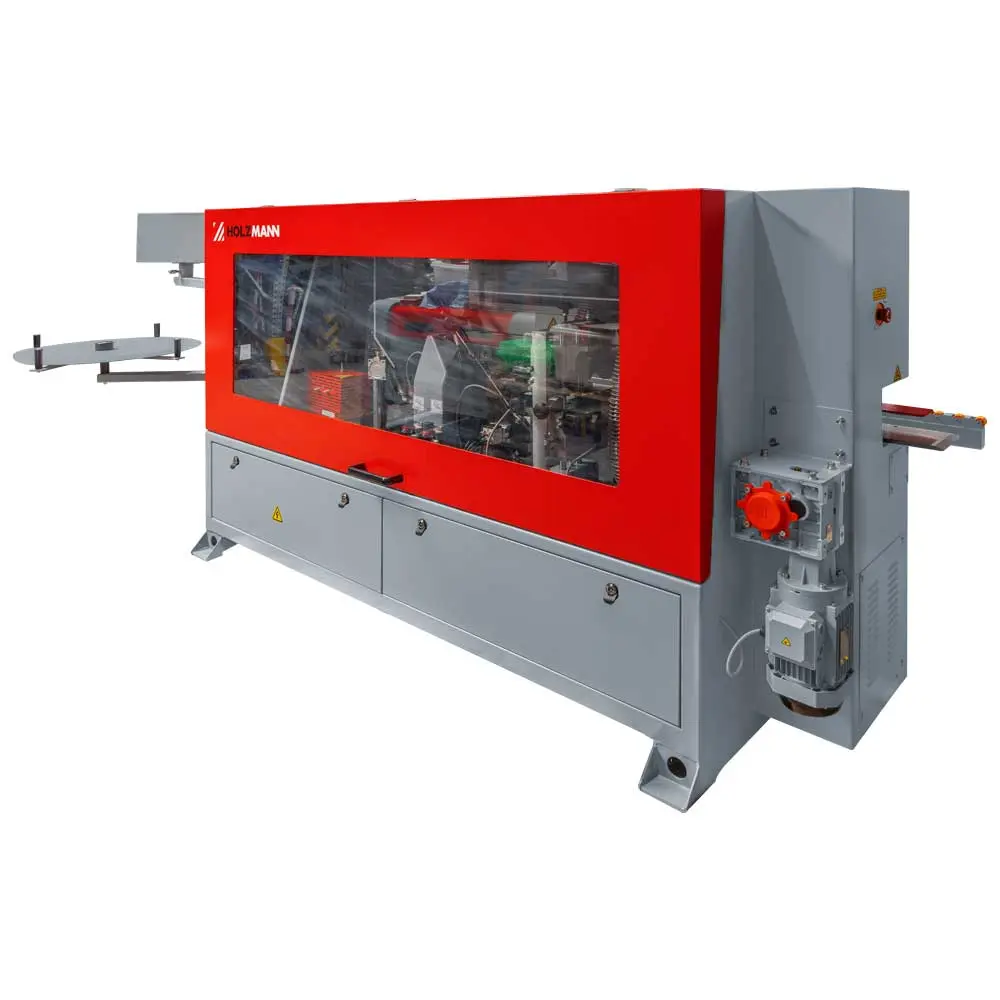

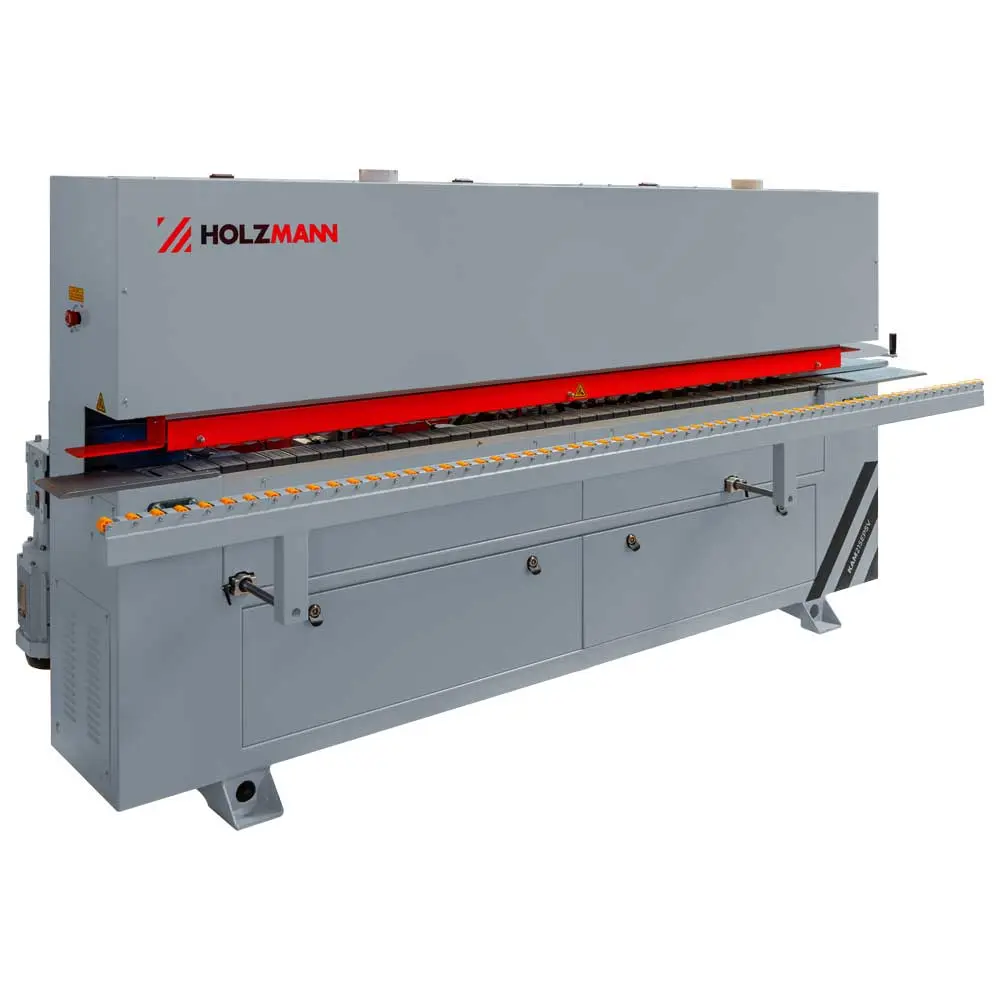

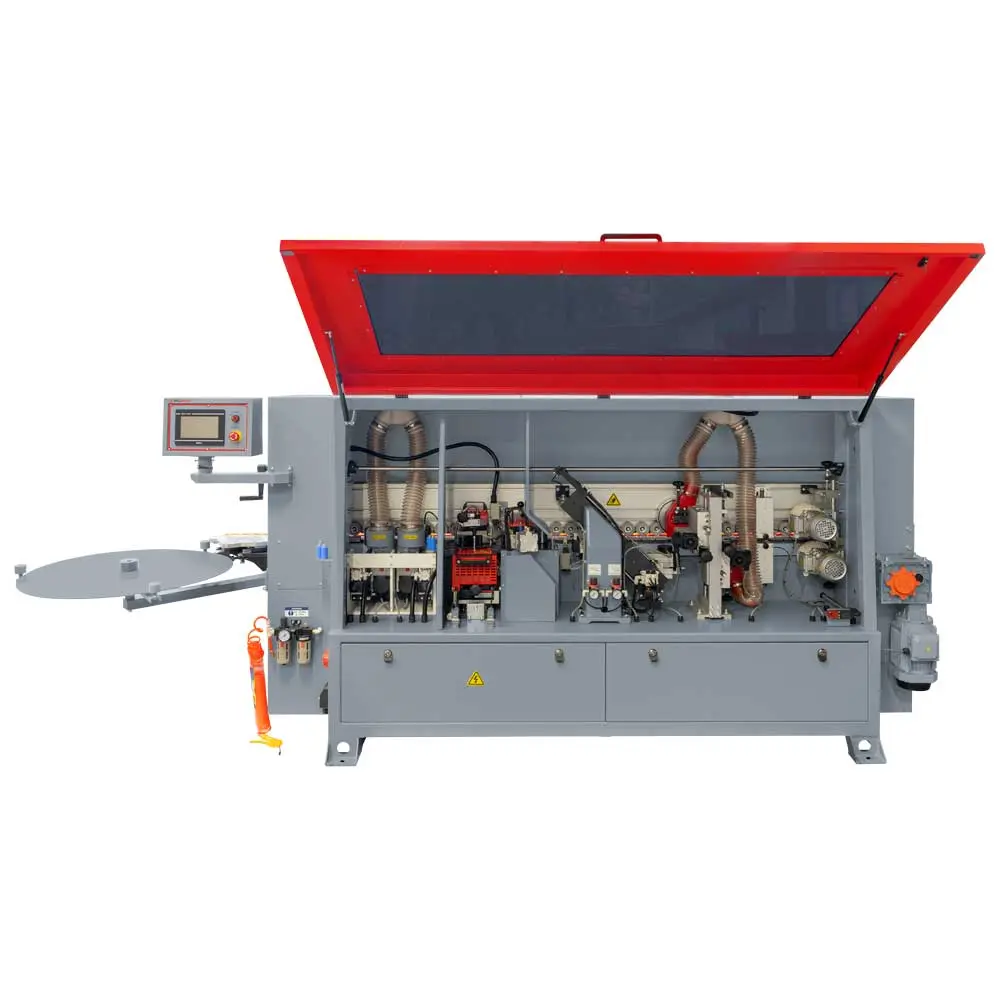

Holzmann KAM215EPSV listoituskone
Automaattinen, esijyrsimellä varustettu reunalistoituskone kalustelevyjen listoitukseen. Kone hoitaa reunojen esijyrsinnän, liimauksen, päätykatkaisun, ylä- ja alareunan viimeistelyn sekä kiillotuksen samalla läpiajolla. 13 m/min syöttönopeus, 10–50 mm levynpaksuus ja 0,4–3 mm reunalistan paksuus soveltuvat kaluste- ja levytuotannon tarpeisiin.
Tuotekoodi:
KAM215EPSV_400V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann KAM215EPSV on automaattinen reunalistoituskone kalustelevyjen reunojen liimaukseen ja viimeistelyyn. Kone on tarkoitettu kalustevalmistajille, puusepänverstaiden tuotantoon ja yrityksille, joissa levyosien listoitusta tehdään säännöllisesti.

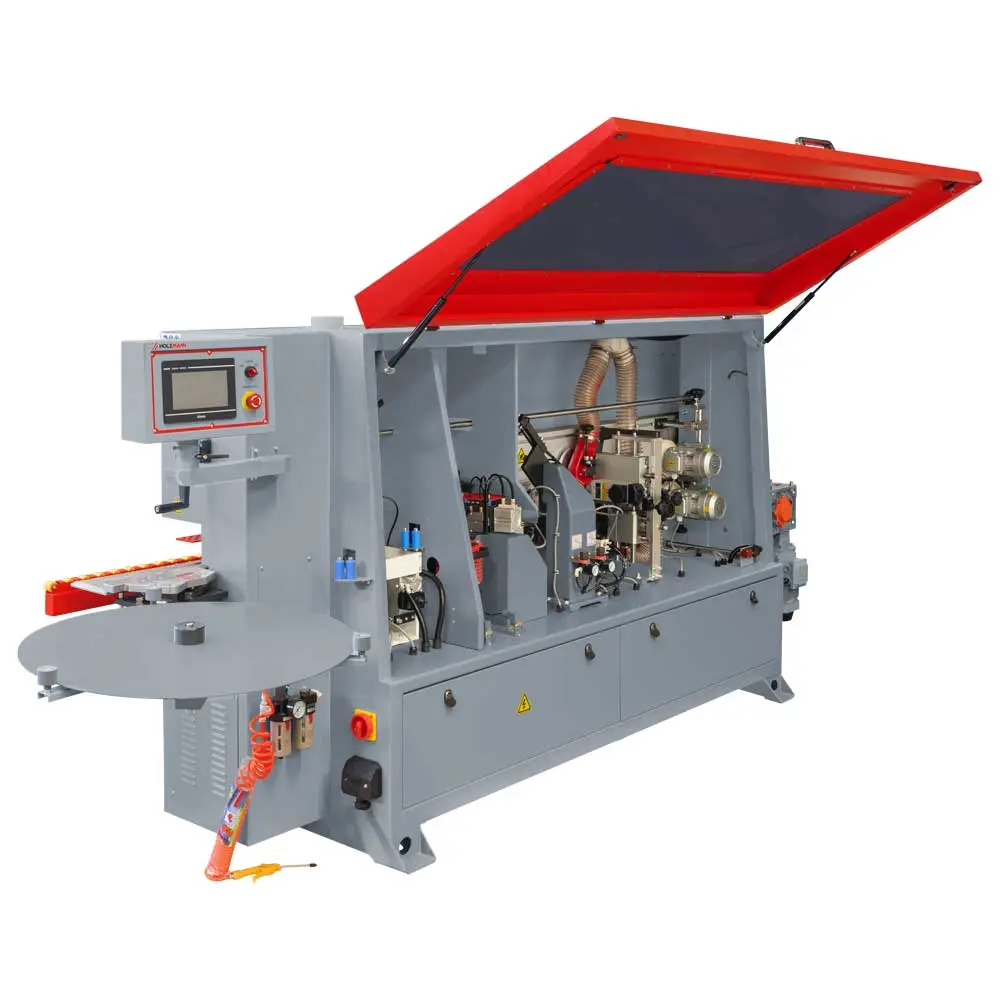

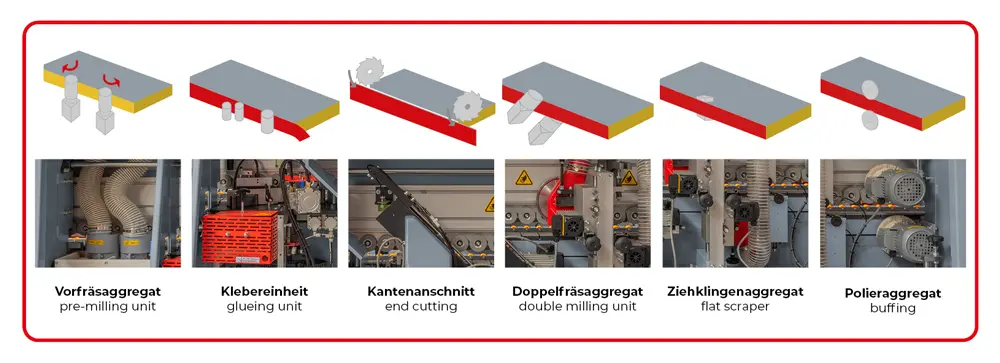

KAM215EPSV tekee listoituksen keskeiset työvaiheet samalla läpiajolla. Kone esijyrsii levyn reunan, levittää liiman, puristaa reunalistan kiinni, katkaisee listan päistä sekä viimeistelee ylä- ja alareunat jyrsinnällä, kaavinnalla ja kiillotuksella. Näin erillisten viimeistelyvaiheiden tarve vähenee ja listoitustulos pysyy tasaisena kappaleesta toiseen.
Koneella voidaan listoittaa 10–50 mm paksuja levyjä ja käyttää 0,4–3 mm paksuja reunalistoja. Automaattinen ketjukuljetin syöttää kappaleita 13 m/min nopeudella.
Esijyrsintä valmistelee levyn reunan liimausta varten
Ennen liimausta levy kulkee kahden vastakkaisiin suuntiin pyörivän esijyrsimen läpi. Esijyrsintä tasaa levyn reunan ja poistaa sahauksesta mahdollisesti jääneitä epätasaisuuksia, jolloin reunalista voidaan liimata tasaiselle pinnalle.
Esijyrsinyksikössä on kaksi Ø80 mm jyrsintä, joilla on omat 1,1 kW moottorit. Jyrsimien kierrosnopeus on 12 000 r/min.
Esijyrsintä on erityisen hyödyllinen esimerkiksi lastulevyn ja muiden pinnoitettujen kalustelevyjen listoituksessa, joissa reunan tasaisuus vaikuttaa suoraan liimasauman ulkonäköön.
Liimaus ja reunalistan puristus
KAM215EPSV soveltuu PVC-, ABS-, PP- ja puureunalistojen liimaamiseen esimerkiksi lastulevyyn, MDF- ja HDF-levyihin sekä kevytrakenteisiin kalustelevyihin.Koneessa on lämmitettävä liimasäiliö, jossa rakeinen kuumaliima sulatetaan. Liima levitetään levyn reunalle, minkä jälkeen painerullat puristavat reunalistan kiinni levyyn. Liimauslämpötilaa säädetään kosketusnäytöltä käytettävän liiman mukaan, enintään 250 °C. Myös liiman levitysmäärää voidaan säätää käsin.
Vuoden 2026 mallissa on vaihdettava liimasäiliö, mikä helpottaa liimausyksikön käsittelyä ja huoltoa.
Päätykatkaisu ja ylä- sekä alareunan jyrsintä
Liimauksen jälkeen kone katkaisee reunalistan ylimääräisen osuuden levyn etu- ja takapäästä. Päätykatkaisussa on kaksi erillistä sahayksikköä, joiden kummankin moottoriteho on 0,35 kW ja teränopeus 12 000 r/min.
Seuraavaksi ylä- ja alajyrsinyksikkö poistaa levyn pintojen yli ulottuvan reunalistan. Viimeistely voidaan tehdä suoraksi tai R2-pyöristyksellä käytettävän jyrsinterän mukaan. Molemmilla jyrsinyksiköillä on oma 0,75 kW moottori, ja jyrsimien kierrosnopeus on 18 000 r/min.
Kaavinta ja kiillotus viimeistelevät reunat
Jyrsinnän jälkeen ylä- ja alapuoliset tasokaapimet viimeistelevät reunalistan pintaa. Kaavinta poistaa jyrsinnästä mahdollisesti jääneitä pieniä epätasaisuuksia.Viimeisenä työvaiheena kiillotusyksikkö käsittelee listoituksen ylä- ja alapuolen. Kiillotuskiekot pyörivät 1400 r/min nopeudella. Näiden työvaiheiden ansiosta kappale voidaan siirtää seuraavaan tuotantovaiheeseen ilman, että jokaista reunaa tarvitsee viimeistellä erikseen käsityökaluilla.
Kosketusnäyttö ja automaattinen kappaleensyöttö

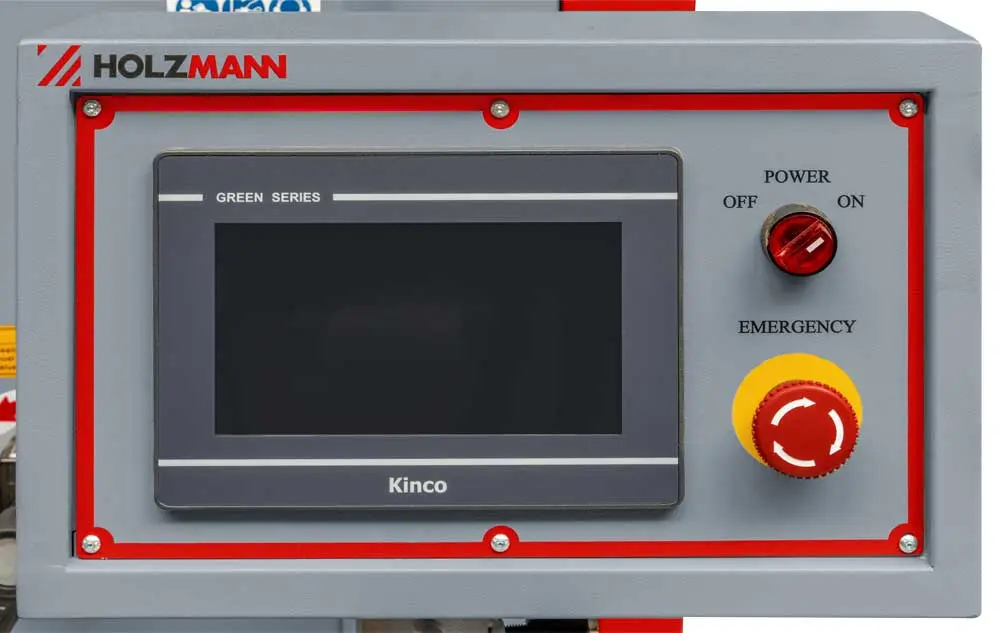

Koneen toimintoja ohjataan kosketusnäytöltä, jonka kautta voidaan säätää muun muassa liimauslämpötilaa.

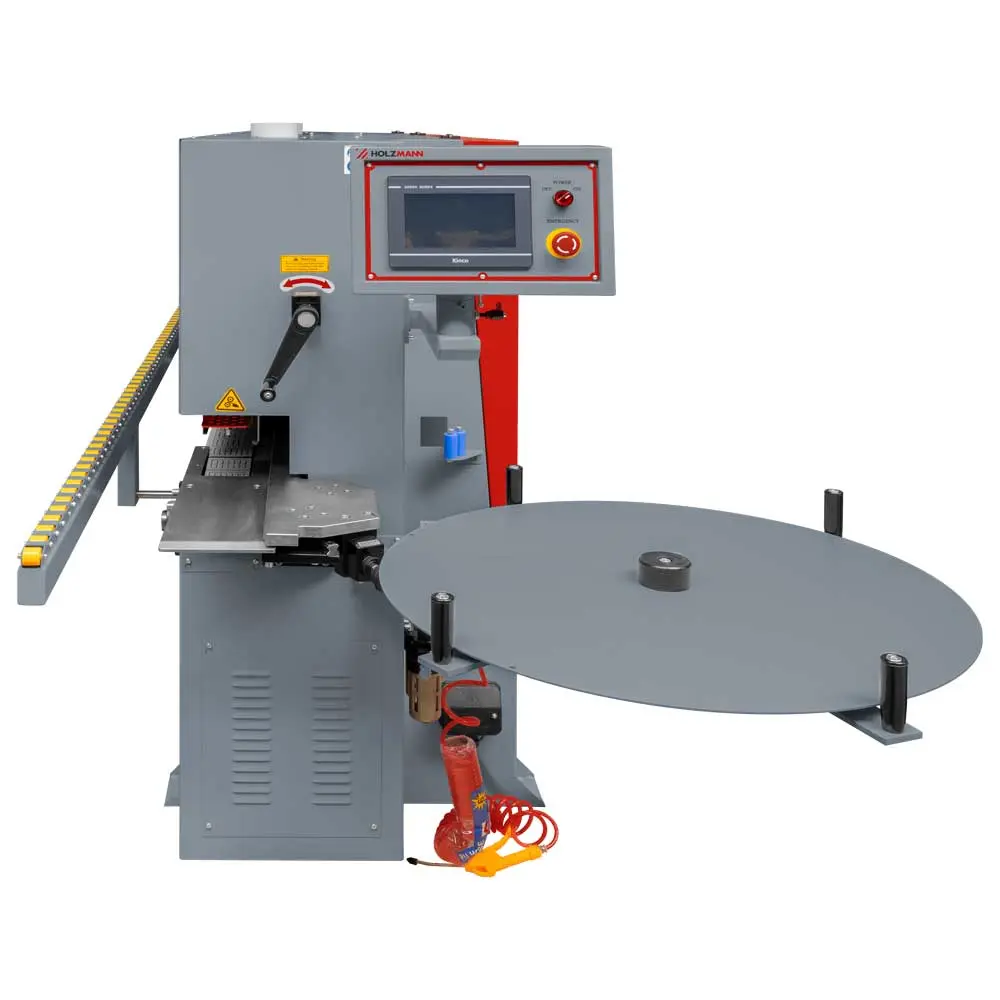

Ketjukuljettimella toteutettu automaattinen syöttö kuljettaa levyn listoitusyksiköiden läpi tasaisella nopeudella. Reunalistarullan tukipöytä kuuluu koneen varustukseen.
Holzmann KAM215EPSV
Työstettävät levyt
- Levyn paksuus: 10–50 mm
- Levyn vähimmäispituus: 120 mm
- Levyn vähimmäisleveys: 80 mm
Reunalistoitus
- Reunalistan paksuus: 0,4–3 mm
- Reunalistan leveys: 15–55 mm
- Syöttönopeus: 13 m/min
- Syöttö: automaattinen ketjukuljetin
- Liimauslämpötilan säätö: elektroninen, kosketusnäytöltä
- Liimasäiliö: lämmitettävä, vaihdettava (vuoden 2026 malli)
Esijyrsintä
- Esijyrsimet: 2 kpl, vastakkaiset pyörimissuunnat
- Jyrsimen halkaisija: Ø80 mm
- Moottoriteho: 2 × 1,1 kW
- Kierrosnopeus: 12 000 r/min
Päätykatkaisu
- Sahayksiköt: 2 kpl, etu- ja takapää
- Moottoriteho: 2 × 0,35 kW
- Teränopeus: 12 000 r/min
Ylä- ja alareunan jyrsintä
- Jyrsinyksiköt: 2 kpl
- Moottoriteho: 2 × 0,75 kW
- Kierrosnopeus: 18 000 r/min
- Viimeistely: R2-pyöristys
Kaavinta ja kiillotus
- Tasokaapimet: ylä- ja alapuolella
- Kiillotusyksiköt: ylä- ja alapuolella
- Kiillotusmoottorit: 2 × 0,18 kW
- Kiillotuskiekkojen nopeus: 1400 r/min
Sähkö, paineilma ja purunpoisto
- Käyttöjännite: 400 V / 50 Hz
- Paineilmavaatimus: 6 bar
- Purunpoistoliitännät: 2 × Ø100 mm
Mitat ja paino
- Koneen mitat: 3570 × 1100 × 1500 mm
- Nettopaino: 900 kg
- Bruttopaino: 1050 kg
- Pakkausmitat: 3160 × 760 × 1500 mm
Vakiovarusteet
- 2 esijyrsinterää, Ø80 × Ø20 × 55 mm
- 2 päätykatkaisun sahanterää, Ø104 × Ø22 × 3/2,2 mm, 30 hammasta
- 2 kiillotuskiekkoa, Ø150 mm
- 2 kaavinterää
- 2 jyrsinterää ylä- ja alajyrsinyksikköön
- Reunalistarullan tukipöytä
Tekniset tiedot
| Reunalistakoneen ominaisuudet | |
|---|---|
| Reunalistan paksuus | 0,4-3 mm |
| Reunalistan leveys | 15-55 mm |
| Syöttönopeus | 13 m/min |
| Työstettävän levyn paksuus | 10-50 mm |
| Työstettävän levyn min. pituus | 120 mm |
| Työstettävän levyn min. leveys | 80 mm |
| Esijyrsinnän kierrosnopeus | 12000 r/min |
| Esijyrsimien määrä | 2 kpl |
| Jyrsinyksikköjen määrä | 2 kpl |
| Jyrsinyksikön kierrosnopeus | 18000 r/min |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 400 V |
| Esijyrsimen moottorin teho | 2x11 kW |
| Jyrsinyksikön moottorin teho | 2x0,75 kW |
| Ominaisuudet | |
|---|---|
| Paino | 900 kg |
| Tunnisteet | |
|---|---|
| Tunnisteet | |
