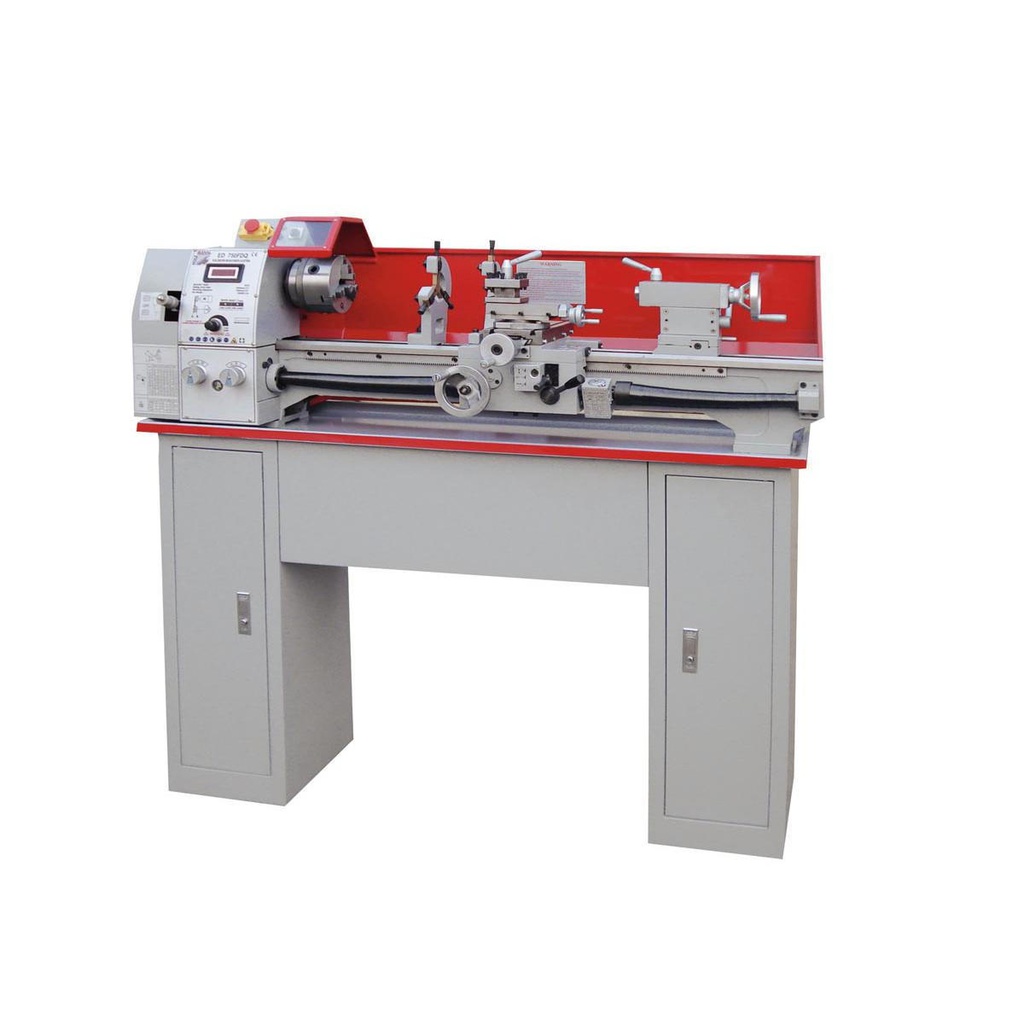

Holzmann ED750FDQ metallisorvi
750mm kärkivälillä ja Ø250mm sorvaushalkaisijalla. Pitkittäis- ja poikittaissyöttö helpottavat tasaista koneistusta, ja karan kierrosnopeus säädetään portaattomasti 100–2200 r/min alueella. 23 mm karaporaus mahdollistaa myös pitkän tankomateriaalin työstämisen karan läpi.
Tuotekoodi:
ED750FDQ_230V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann ED750FDQ on lattiamallinen metallisorvi kappaleiden sorvaukseen, tasaukseen ja metristen kierteiden valmistukseen. 750mm kärkiväli ja Ø250mm sorvaushalkaisija tarjoavat työskentelytilaa erikokoisille kappaleille, ja 23mm karaporaus mahdollistaa pitkän tankomateriaalin työstämisen.
Sorvissa on pitkittäis- ja poikittaissyöttö. Pitkittäissyöttö helpottaa pitkien lieriöpintojen sorvaamista tasaisella syötöllä, kun taas poikittaissyöttöä voidaan käyttää esimerkiksi päätypintojen koneistuksessa.
Portaaton kierrosnopeuden säätö
Karan kierrosnopeus säädetään portaattomasti potentiometrillä kahdella nopeusalueella. Nopeutta voidaan näin sovittaa työstettävän materiaalin, kappaleen halkaisijan ja käytettävän terän mukaan Kierrosnopeus näkyy LCD-näytöltä.
Kierteitys ja rakenne
Vaihtohammaspyörien avulla ED750FDQ:lla voidaan sorvata metrisiä kierteitä. Johderuuvi on suojattu, mikä vähentää lastujen ja lian pääsyä ruuville.Sorvissa on 135mm leveä peti ja induktiokarkaistut johteet. Takapylkässä on MK2-kartio, joten siinä voidaan käyttää esimerkiksi keskiökärkeä tai MK2-kiinnitteisiä poraustyökaluja.
Kone toimitetaan omalla metallijalustalla, jossa on kaksi säilytyskaappia työkaluille ja sorvaustarvikkeille.
Holzmann ED750FDQ Metallisorvi
Sorvauskapasiteetti
- Kärkiväli: 750 mm
- Kärkikorkeus: 125 mm
- Sorvaushalkaisija johteiden päällä: 250 mm
- Sorvaushalkaisija poikittaiskelkan päällä: 140 mm
- Karaporaus: 23 mm
- Konepedin leveys: 135 mm
Kara ja kierrosnopeus
- Karan kartio: MK3
- Nopeusalue I: 100–1100 r/min
- Nopeusalue II: 200–2200 r/min
- Kierrosnopeuden säätö: portaaton
- Kierrosnopeuden näyttö: LCD
Syötöt ja liikkeet
- Pitkittäissyöttö: 0,07–0,56 mm/kierros, 33 asetusta
- Poikittaissyöttö: 0,02–0,22 mm/kierros, 33 asetusta
- Pitkittäiskelkan liike: 600 mm
- Poikittaiskelkan liike: 115 mm
- Yläkelkan liike: 70 mm
Kierteitys
- Metriset kierteet: 0,125–2,5 mm
- Kierteen nousuja: 18
Takapylkkä
- Kartio: MK2
- Karan liike: 60 mm
Moottori
- Moottoriteho S1: 750 W
- Jännite: 230 V / 50 Hz
Mitat ja paino
- Mitat: 1400 × 530 × 1290 mm
- Nettopaino: 175 kg
Vakiovarusteet
- metallijalusta kahdella säilytyskaapilla
- Ø125 mm kolmileukapakka sisä- ja ulkoleuoilla
- Ø125 mm nelileukapakka
- Ø220 mm tasolaikka
- kiinteä sorvaustuki
- liikkuva sorvaustuki
- neliasentoinen teränpidin
- vaihtohammaspyörät
- 2 kiinteää keskiökärkeä
- johderuuvin suoja
- pakan suojus
Lisävarusteena:
Saatavilla sorviin asennettava jyrsinyksikkö ED750FADQ_230V
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK3 |
| Kärkiväli | 750 mm |
| Kärkikorkeus | 125 mm |
| Sorvaushalkaisija | 250 mm |
| Sorvaushalkaisija kidan kohdalla | Ei kitapalaa |
| Sorvaushalkaisija kelkan päällä | 140 mm |
| Takapylkän kara | MK2, MK2 |
| Karaporaus | 23 mm |
| Pakan kierrosluku RPM | 100-1100 / 200-2200 |
| Pituussyöttö | 0,07-0,56 (33) 1/mm |
| Poikittaissyöttö | 0,02-0,22 (33) 1/mm |
| Metrinen kierre | 0,125-2,5 (18) mm |
| Takapylkän karan liike | 60 mm |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 230 V |
| Moottorin teho S1 | 0,75 kW |
| Ominaisuudet | |
|---|---|
| Paino | 175 kg |
