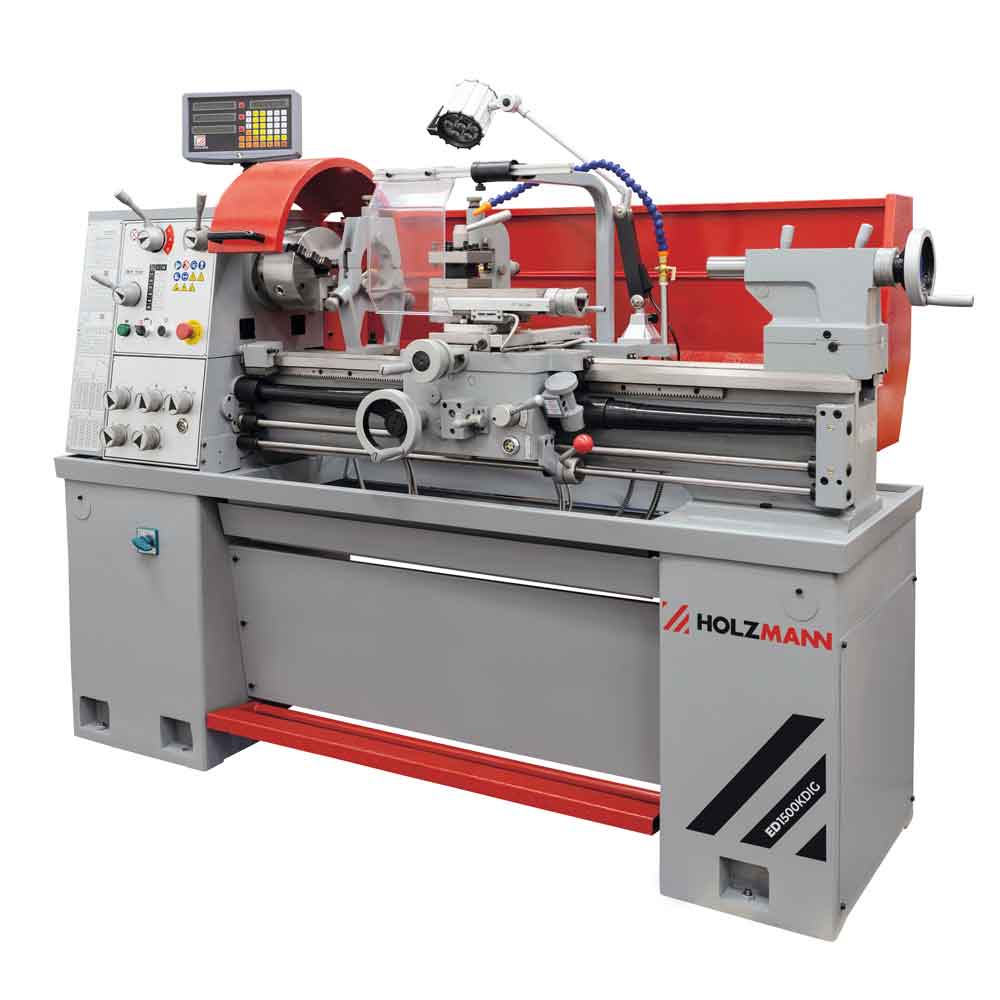

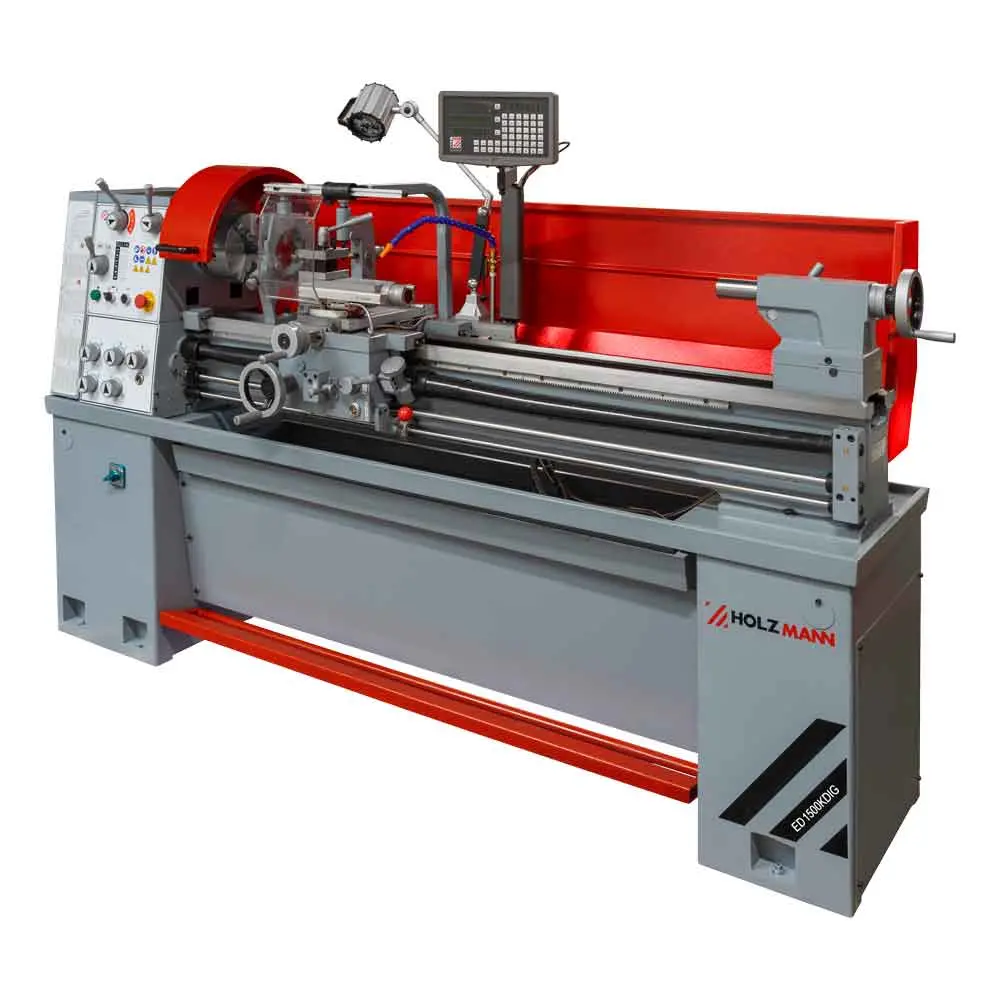

Holzmann ED1500KDIG metallisorvi 1500mm
Holzmann ED1500KDIG kärkisorvin kärkiväli on 1500mm. Karaporaus 56mm. Sorvattavien kappaleiden maksimi Ø550mm. Metallisorvissa on 3-akselinen digitaalinen näyttö.
Tuotekoodi:
ED1500KDIG_400V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann ED1500KDIG on moderni ja erittäin tukeva sorvi metalliverstaisiin ja konepajoihin. Kärkisorvi soveltuu hyvin ammattikäyttöön. Karaporaus 56 mm, laaja kierrosnopeusalue sekä 3-akselinen digitaalinen näyttö. Sorvilla pystyy valmistamaan milliset sekä tuumaiset kierteet. Elektromagneettinen jalkajarru edistää työturvallisuutta.
Holzmann ED1500KDIG kärkisorvi
- Monipuolinen, erityisen arvonsa säilyttävä johde- ja vetoakselisorvi
- Ihanteellinen työkalujen valmistukseen, tuotantoon ja koulutuslaitoksiin
- Vakiona ylisuuri karan reikä, jonka halkaisija on 56 mm, mahdollistaa suurten akselihalkaisijoiden työstön
- Sähkömagneettinen jalkajarru - maksimaalinen turvallisuus ja minimaaliset seisokit välittömän karan pysäytyksen ansiosta
- Induktiokarkaistu ja tarkkuushiottu prismapedin ohjainrata
- Irrotettava silta mahdollistaa jopa Ø 550 mm halkaisijaltaan olevien työkappaleiden työstön
- Erittäin hiljainen käynti tarkasti valmistettujen vaihteistokomponenttien ja tärinää vaimentavan valurautaisen konepedin ansiosta
- Vaihteisto ja pääkara ovat karkaistuja ja tarkkuushiottuja, toimivat öljykylvyssä
- Tasapainotettu pääkara, karan nokan korkea pyörintätarkkuus (< 0,009 mm)
- Camlock D5 -karan kiinnitys
- Pylkkää voidaan siirtää +/- 5 mm kartiotyöstöä varten
- Liukukiskojen ohjaimet voidaan säätää helposti kiilalistoilla
- 2-nopeuksinen moottori vakiona
- Digitaalinen paikanäyttö (3-akselinen) helpottaa käyttöä
Toimituksen sisältö: 3-leukaistukka Ø 200 mm, mukaan lukien poraus- ja sorvausleuat, 4-leukaistukka Ø 200 mm, tasolautanen Ø 320 mm, 2 x kiinteä keskiö, MK 6/4 -väliholkki, kiinteä lunetti, pyörivä lunetti, koneen halogeenilamppu, lastusuoja, jäähdytyslaitteisto, valurautainen alusta, kierremittari, 1 sarja vaihdepyöriä, käyttötyökalut
TEKNISET TIEDOT
- Moottorin teho S1 (W): 2000
- Jännite: 400 V / 50 Hz
- Kärkiväli: 1500 mm
- Kärkikorkeus: 200 mm
- Suurin pyörähdyshalkaisija, penkki: 400 mm
- Suurin pyörähdyshalkaisija, poikkikelkka: 264 mm
- Suurin pyörähdyshalkaisija ilman siltaa: 550 mm
- Karan kierrosnopeus: 45-2000 min-1 (12)
- Karan reikä: 56 mm
- Karan kartio: MK6/MT6
- Pylkkäkartio: MK4/MT4
- Pituussyöttö: 0,02-0,85 mm/kierros (64)
- Poikittaissyöttö: 0,005-0,22 mm/kierros (64)
- Pituusliikkeen liukukelkan liike: 730 mm
- Poikittaisliikkeen liukukelkan liike: 180 mm
- Yläliukukelkan liike: 115 mm
- Pinolin liike: 120 mm
- Metrinen kierre: 0,8-14 mm/kierros (36)
- Tuumakierre: 2-28 TPI (36)
- Suurin työkalun kiinnitys: 30 x 20 mm
- Pedin leveys: 220 mm
- Pedin korkeus: 270 mm
- Asennusmitat: 2570 x 780 x 1800 mm
- Äänenpainetaso (dB(A)): 78
- Paino: 880 kg
Toimitusmitat
- Pakkauksen leveys: 760 mm
- Pakkauksen pituus: 2470 mm
- Pakkauksen korkeus: 1600 mm
- Pakkauksen paino: 980 kg
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK6 |
| Kärkiväli | 1500 mm |
| Kärkikorkeus | 200 mm |
| Sorvaushalkaisija | 400 mm |
| Sorvaushalkaisija kidan kohdalla | 550 mm |
| Sorvaushalkaisija kelkan päällä | 264 mm |
| Takapylkän kara | MK4 |
| Karaporaus | 56 mm |
| Karan kiinnitystapa | CAMLOCK D1-5 DIN 55029 |
| Pakan kierrosluku RPM | 45-2000 (12) |
| Pituussyöttö | 0,02-0,85 (64) 1/mm |
| Poikittaissyöttö | 0,005-0,22 (64) 1/mm |
| Metrinen kierre | 0,8-14 (36) mm |
| Tuumainen kierre | 2-28 (36) Gg/1 |
| Takapylkän karan liike | 120 mm |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 400 V |
| Moottorin teho S1 | 2,0 kW |
| Moottorin teho S6 | 2,4 kW |
| Ominaisuudet | |
|---|---|
| Äänenpaine | 78 db(A) |
| Paino | 880 kg |
