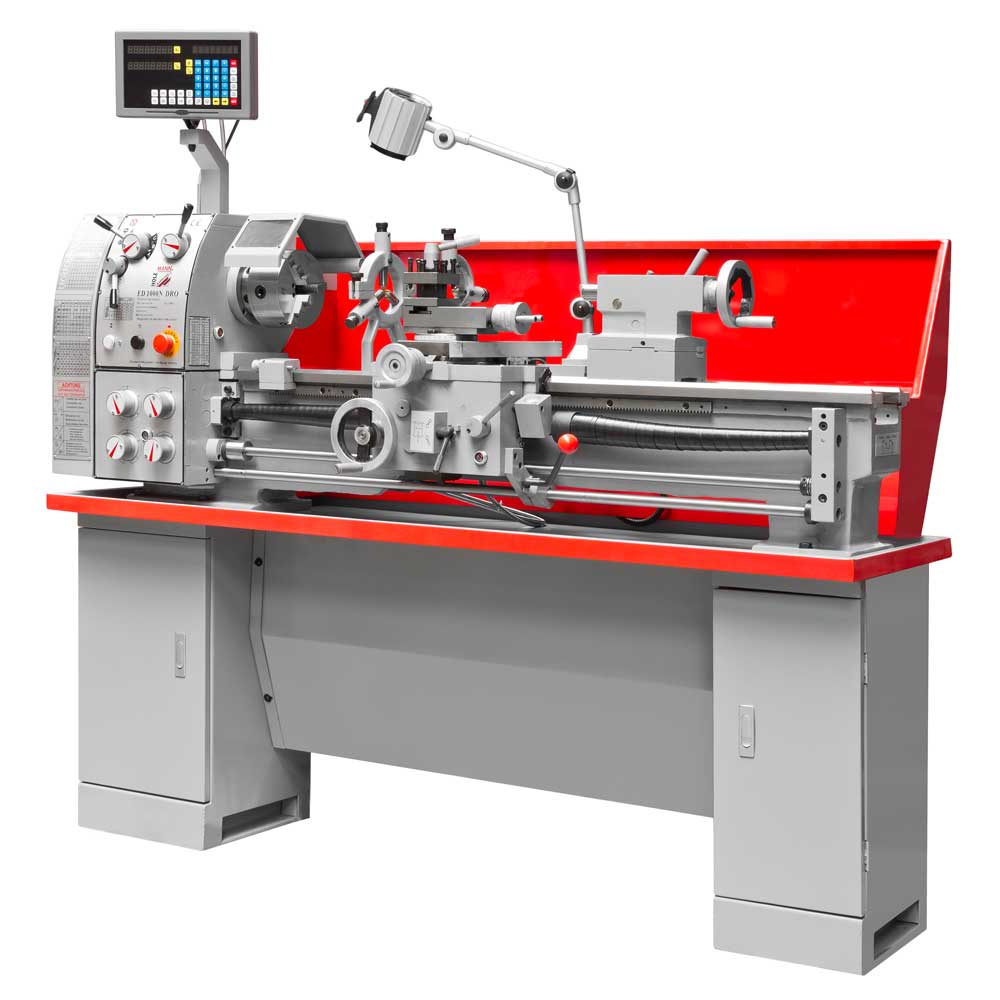

Holzmann ED1000NDIG metallisorvi
Hyvä ja vankka metallisorvi. Kärkiväli 1000mm ja karaporaus 38mm. Mukana kahden akselin DRO-mittalaite. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin. Suosittu malli!
Tuotekoodi:
ED1000NDIG_400V
Jäännösarvo 10.0 %, viimeinen erä. Rahoitusleasing on yrityksille ja yhteisöille. Rahoitusaika 12 - 60kk. Laskelma on alustava ja tarkistetaan aina hakemuksen yhteydessä. Kerää tuotteet ostoskoriin ja valitse tarjouspyyntö. HUOM! Kuukausierän päälle ei lisätä perustuskuluja eikä laskutuslisää. Laskutusväli 1/kk.
Holzmann ED1000NDIG tarjoaa 1000mm kärkivälin, 330mm sorvauskapasiteetti johteiden päällä ja 2-akselisen DRO-mittalaitteen samassa kokonaisuudessa. Kone soveltuu korjaamoille ja metalliverstaille, joissa tarvitaan kapasiteettia sekä yksittäiskappaleiden että erilaisten korjaus- ja koneistustöiden sorvaukseen. 38mm karaporaus mahdollistaa myös pitkien tankojen työstämisen.

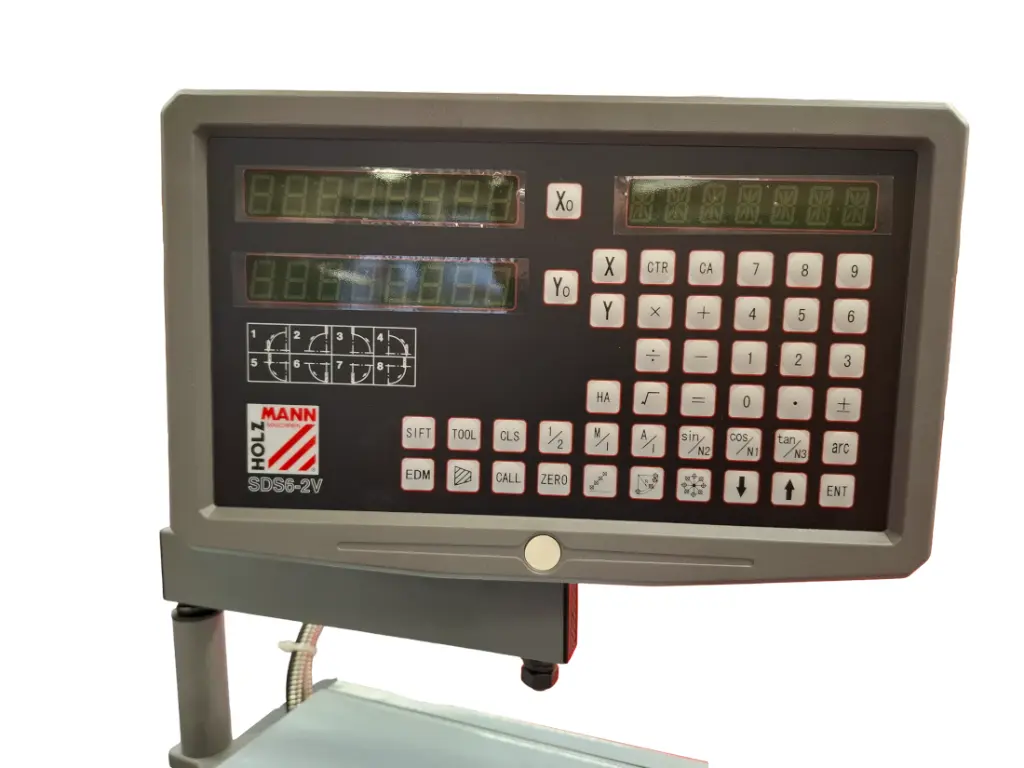

Vakiona oleva 2-akselinen DRO-mittalaite näyttää kelkan ja poikittaiskelkan liikkeet digitaalisesti. Tämä helpottaa mittoihin sorvaamista ja vähentää käsipyörien asteikkojen varassa työskentelyä. Karkaistu ja tarkkuushiottu valurautajohde sekä karkaistu ja hiottu pääkara on suunniteltu tarkkaan ja pitkäikäiseen koneistukseen.

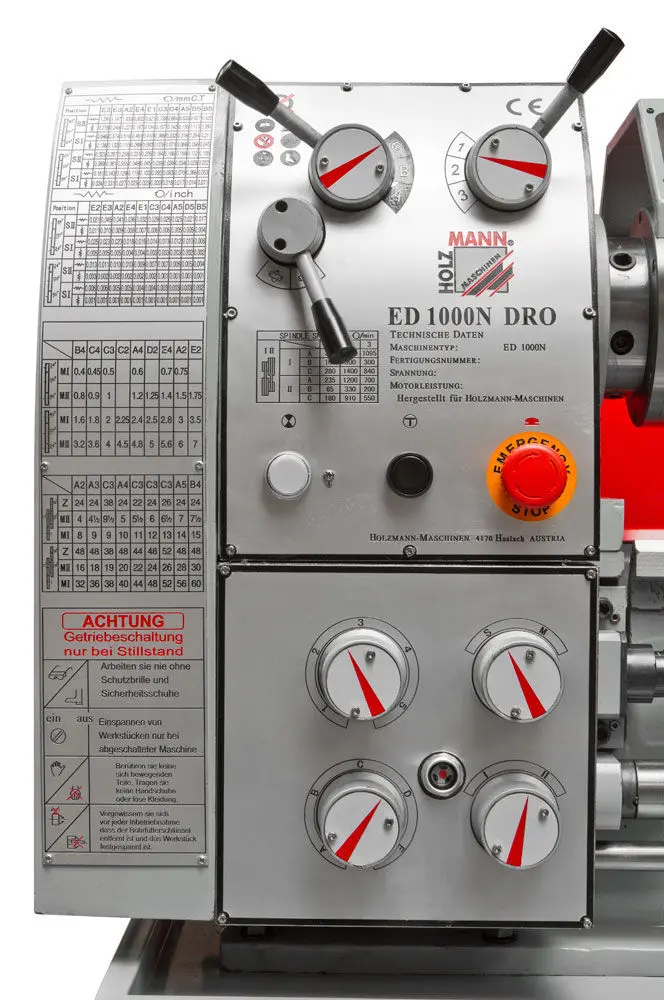

Karan nopeus valitaan vaihteistosta 18 portaassa välillä 65–1810r/min. Koneessa on automaattinen pitkittäis- ja poikittaissyöttö sekä kattavat mahdollisuudet metristen ja tuumaisten kierteiden sorvaamiseen. Syöttö- ja hammaspyörävaihteisto toimivat öljykylvyssä.
Irrotettavan johdesillan ansiosta kidan kohdalla voidaan sorvata halkaisijaltaan jopa 450mm työkappaleita. Normaali suurin sorvaushalkaisija johteiden päällä on 330mm ja poikittaiskelkan päällä 198mm. Kara käyttää CAMLOCK D1-4 / DIN 55029 -kiinnitystä.
Holzmann ED1000NDIG Metallisorvi
- Käyttöjännite: 400V / 50Hz
- Moottorin teho S1: 1,5kW
- Kärkiväli: 1000mm
- Kärkikorkeus: 165mm
- Sorvaushalkaisija johteiden päällä: 330mm
- Sorvaushalkaisija poikittaiskelkan päällä: 198mm
- Sorvaushalkaisija kidan kohdalla: 450mm
- Karaporaus: Ø38mm
- Karan kartio: MK5
- Karan kiinnitys: CAMLOCK D1-4 / DIN 55029
- Kierrosluku: 65–1810r/min, 18 nopeutta
- Pitkittäissyöttö: 0,053–1,291mm/r, 40 asentoa
- Poikittaissyöttö: 0,011–0,276mm/r, 40 asentoa
- Metriset kierteet: 0,4–7mm, 32 nousua
- Tuumakierteet: 4–60TPI, 36 nousua
- Poikittaiskelkan liike: 160mm
- Yläkelkan liike: 80mm
- Pitkittäiskelkan liike: 850mm

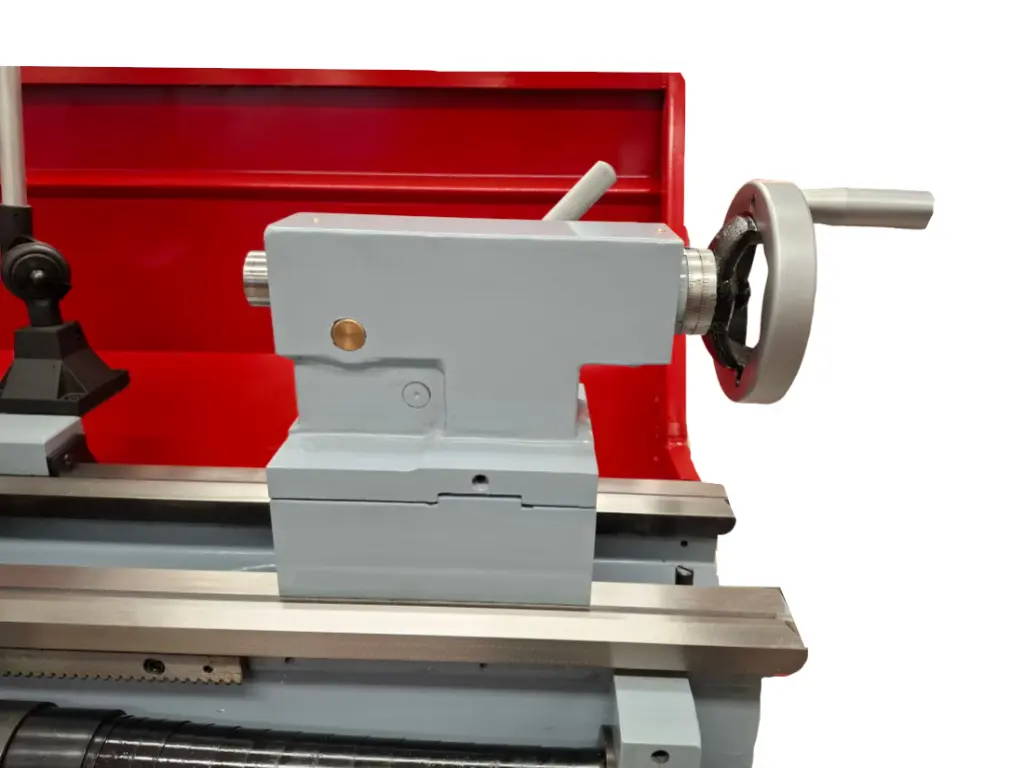

- Takapylkän kartio: MK3
- Takapylkän pinolin liike: 100mm
- Terän suurin poikkileikkaus: 16 × 16mm
- Johteiden leveys: 180mm
- Mitat: 1870 × 720 × 1520mm
- Paino: 530kg
- Bruttopaino: 572kg
- Pakkausmitat: 1860 × 750 × 730mm
Varustelu
- 2-akselinen DRO-mittalaite
- irrotettava johdesilta

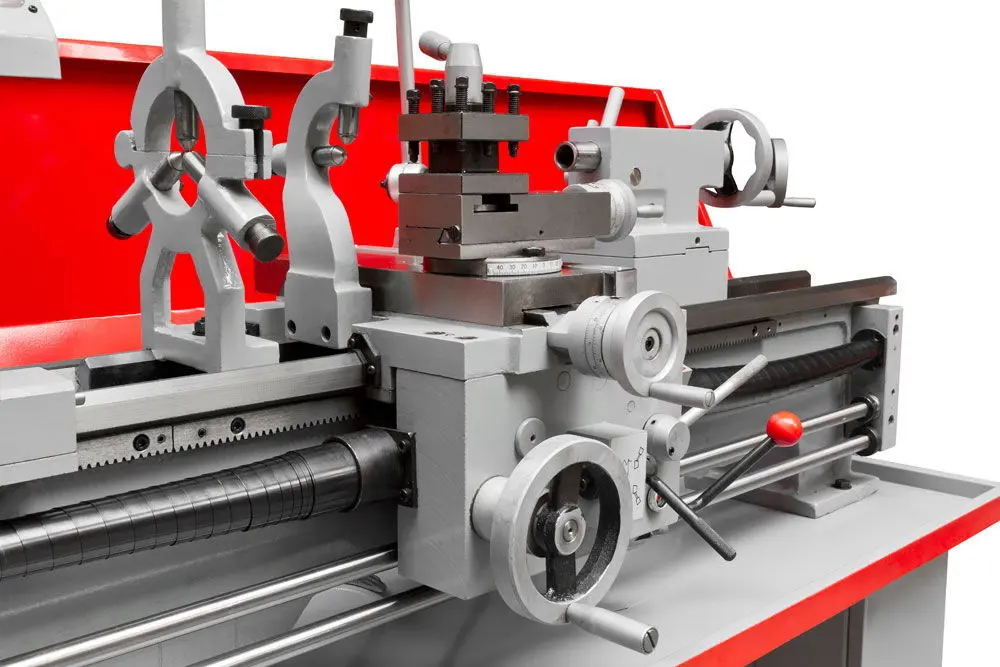

- automaattinen pitkittäis- ja poikittaissyöttö
- 4-paikkainen teränpidin
- kiinteä lunetti
- seuraava lunetti
- roiskesuoja
- lastukaukalo
- konejalusta
- työvalo

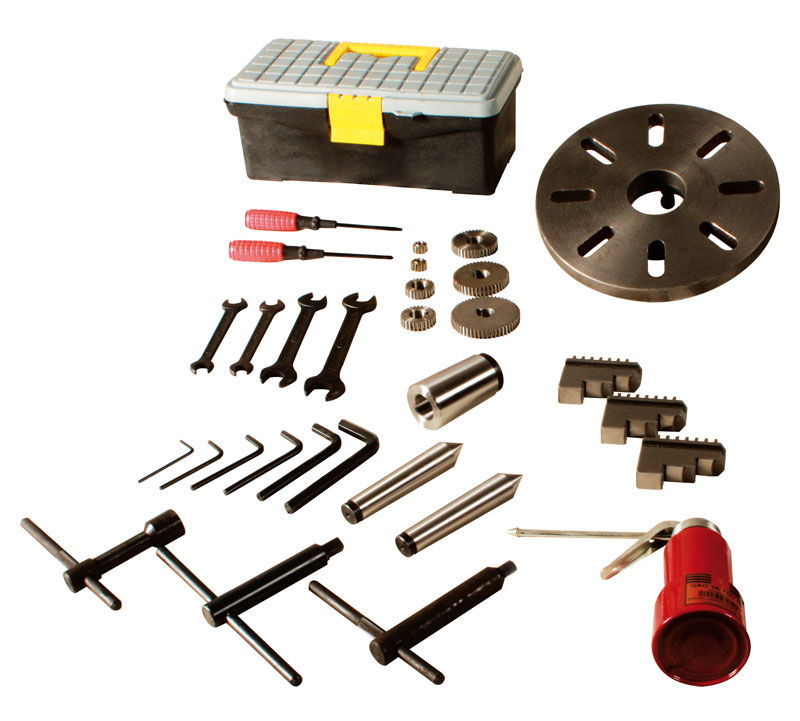

Toimitukseen sisältyy

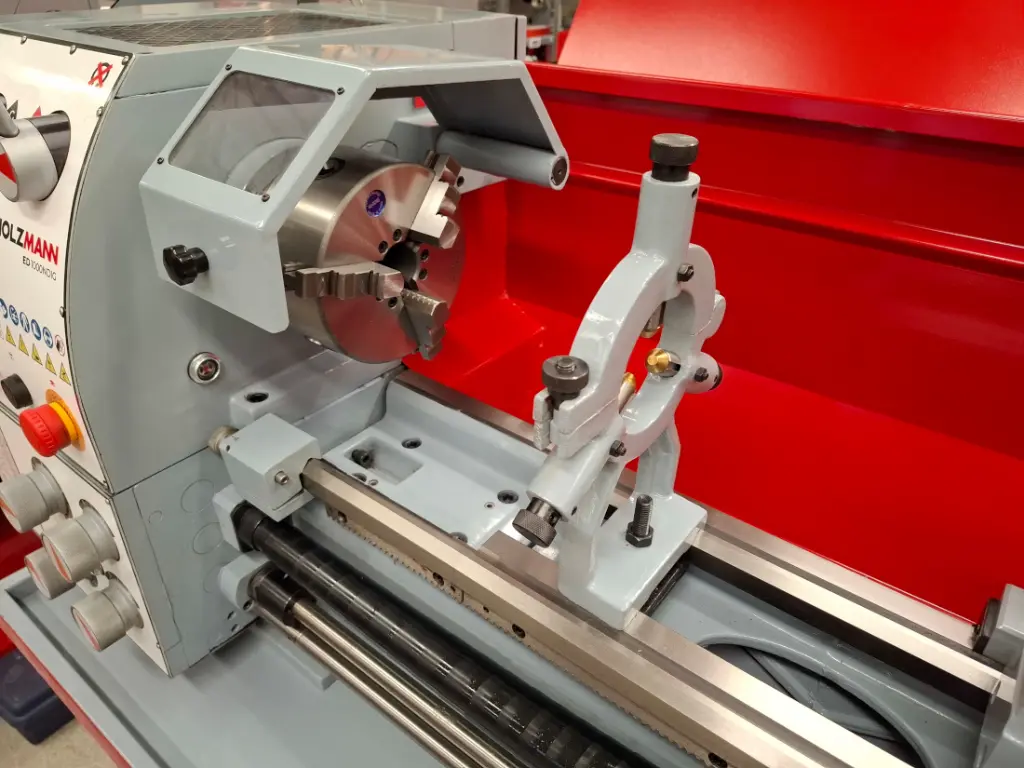

- Ø160mm 3-leukaistukka vaihtoleuoilla
- Ø250mm tasolaikka
- istukan suojus
- kiinteä lunetti
- seuraava lunetti
- vaihtoratassarja
- 2 × MK3 kiinteä keskiökärki
- kierrekello
- MK5/MK3 supistusholkki
- käyttötyökalut
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK5 |
| Kärkiväli | 1000 mm |
| Kärkikorkeus | 165 mm |
| Sorvaushalkaisija | 330 mm |
| Sorvaushalkaisija kidan kohdalla | 450 mm |
| Sorvaushalkaisija kelkan päällä | 198 mm |
| Takapylkän kara | MK3, MK3 |
| Karaporaus | 38 mm, 38 mm |
| Pakan kierrosluku RPM | 65-1810 |
| Pituussyöttö | 0,053-1,291 (40) 1/mm |
| Poikittaissyöttö | 0,011-0,276 (40) 1/mm |
| Metrinen kierre | 0,4-7 (32) mm |
| Tuumainen kierre | 4-60 (36) Gg/1 |
| Takapylkän karan liike | 100 mm |
| Moottorin tiedot | |
|---|---|
| Käyttöjännite | 400 V |
| Moottorin teho S1 | 1,5 kW |
| Ominaisuudet | |
|---|---|
| Äänenpaine | 78 db(A) |
| Paino | 530 kg |
| Digitaalinen mittalaite | 2 akselinen |
| Tunnisteet | |
|---|---|
| Tunnisteet |
|
