Holzmann ED 1000KDIG on moderni ja erittäin tukeva sorvi metalliverstaisiin ja konepajoihin. Kärkisorvi soveltuu hyvin ammattikäyttöön. Karaporaus 52mm, laaja kierrosnopeusalue sekä 3 -akselin DRO mittalaite. Sorvilla pystyy valmistamaan milliset sekä tuumaiset kierteet. Elektromagneettinen jalkajarru edistää työturvallisuutta. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin. Jalusta on myös valurautaa.

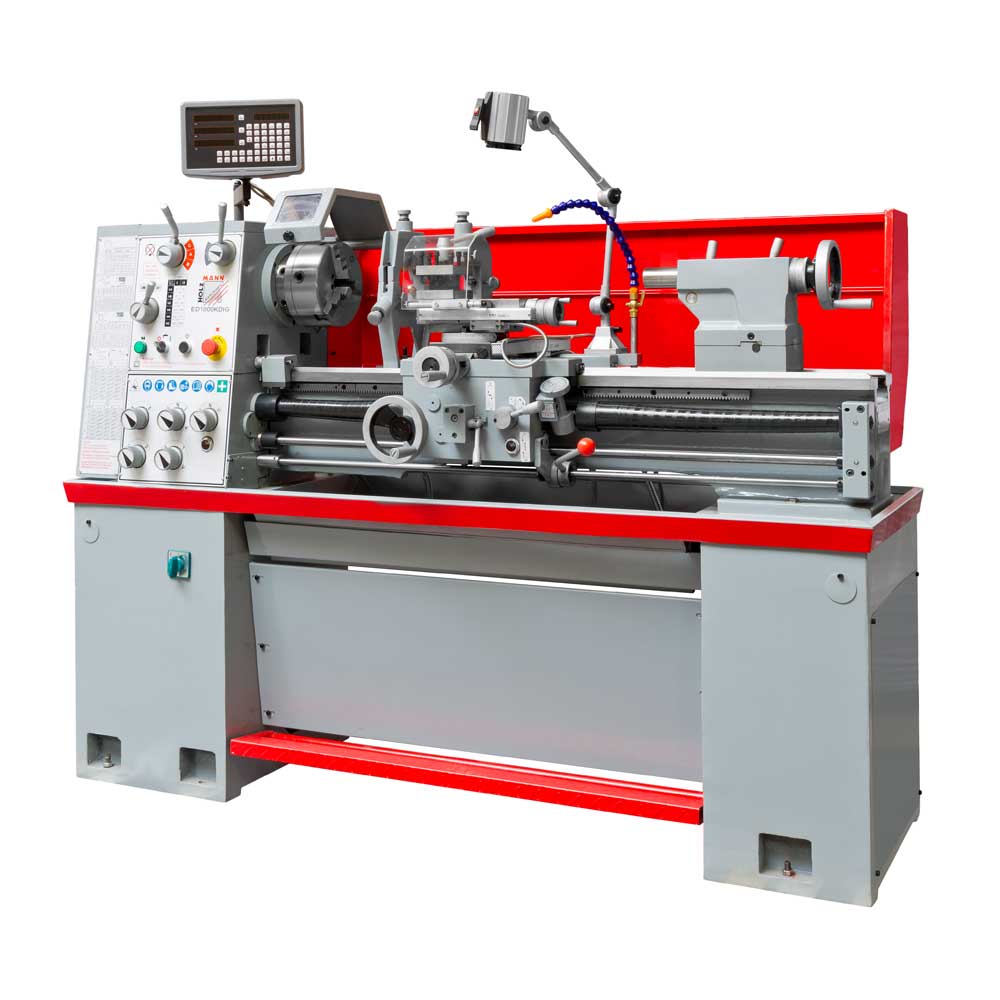

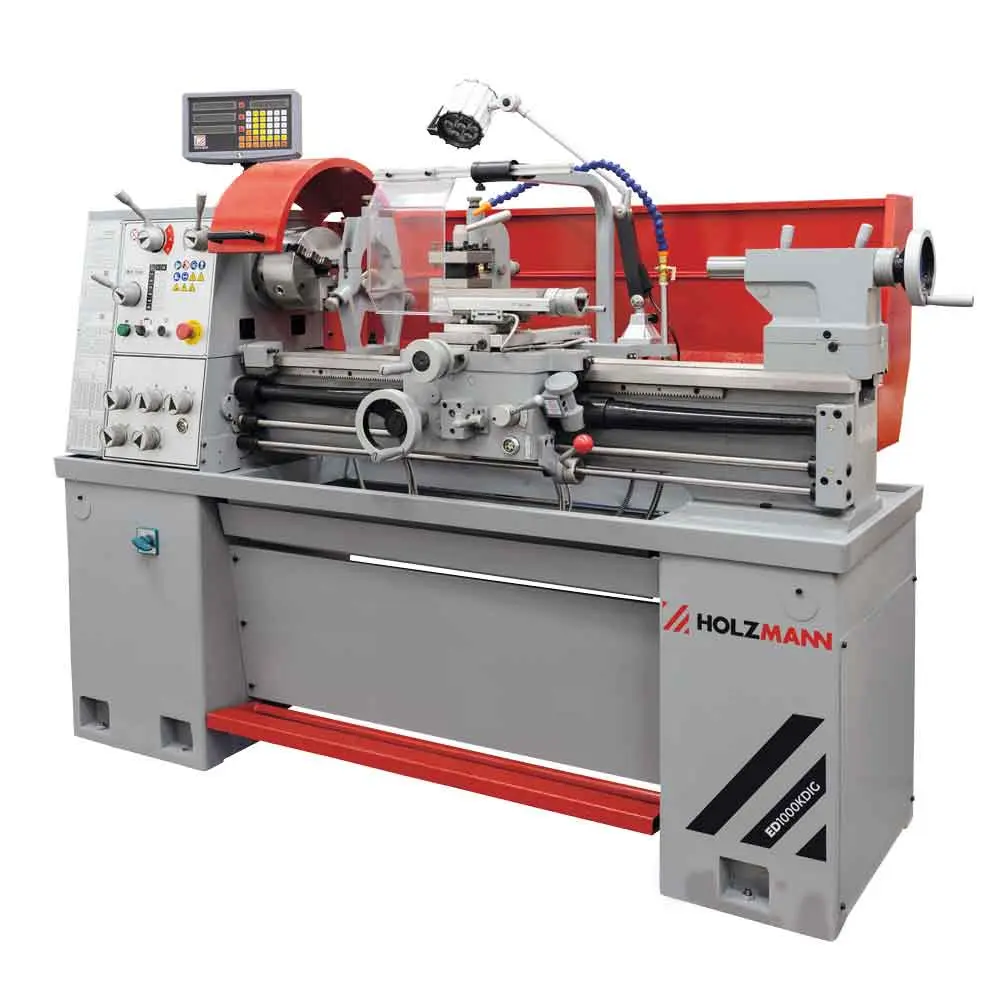

Holzmann ED 1000KDIG kärkisorvi
- elektromagneettinen jalkajarru
- valurautarunko ja jalusta
- induktiokarkaistut ja hiotut rungon johteet
- karkaistut rattaat
- öljykylpyinen vaihteisto
- tarkka ja vahva karan laakerointi (toleranssi <0,009mm)
- kärkiväli 1000mm
- sorvaushalkaisija johteiden päällä 400mm
- sorvaushalkaisija kidan kohdalla 505mm
- sorvaushalkaisija kelkan päällä 240mm
- karaporaus 52mm
- kara Camlock D1-5, DIN 55029
- karan kartio MK6
- kierrosnopeusalue (12) 45-2000rpm
- työkalupidin 20mm
- pitkittäissyötöt mm/kierros (27) 0,06 - 2,78
- poikittaissyötöt mm/kierros (22) 0,01-0,72
- metrinen kierre (36) 0,8-14,0mm
- tuumainen kierre (30) 2-28 TPI
- takapylkän kartio MK4
- takapylkän pinoolin liike 100mm
- takapylkän sivusiirto +/- 5mm
- moottorin teho:
- 2,0kW S1 100%
- 2,4kW S6 40%
- koneen rahtimitat 1900 x 850 x 1600mm
- paino 820kg
Vakiona:
3 -akselin DRO, 3-leukaistukka 200mm + vaihtoleuat, 4-leukaistukka 200mm,2 x sorvaustuki, jäähdytysjärjestelmä, työkalusarja, 2x kiinteä keskityskärki MT4, kitapala, lastukeräin, vaihtopyörät, kiinnityslaippa ja halogeenilamppu.
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK6 |
| Kärkiväli (mm) | 1000 |
| Kärkikorkeus (mm) | 200 |
| Sorvaushalkaisija (mm) | 400 |
| Sorvaushalkaisija kidan kohdalla (mm) | 550 |
| Sorvaushalkaisija kelkan päällä (mm) | 264 |
| Takapylkän kara | MK4 |
| Karaporaus (mm) | 56 |
| Karan kiinnitystapa | CAMLOCK D1-5 DIN 55029 |
| Pakan kierrosluku RPM | 45-2000 (12) |
| Pituussyöttö (1/mm) | 0,02-0,85 (64) |
| Poikittaissyöttö (1/mm) | 0,005-0,22 (64) |
| Metrinen kierre (mm) | 0,8-14 (36) |
| Tuumainen kierre (Gg/1") | 2-28 (36) |
| Takapylkän karan liike (mm) | 120 |
| Moottorin tiedot | |
|---|---|
| Käyttövoima / Käyttöjännite (V) | 400 |
| Moottorin teho (kW S1) | 2.0 |
| Moottorin teho (kW S6) | 2.4 |
| Ominaisuudet | |
|---|---|
| Äänenpaine (dB(A)) | 78 |
| Paino (kg) | 800 |
