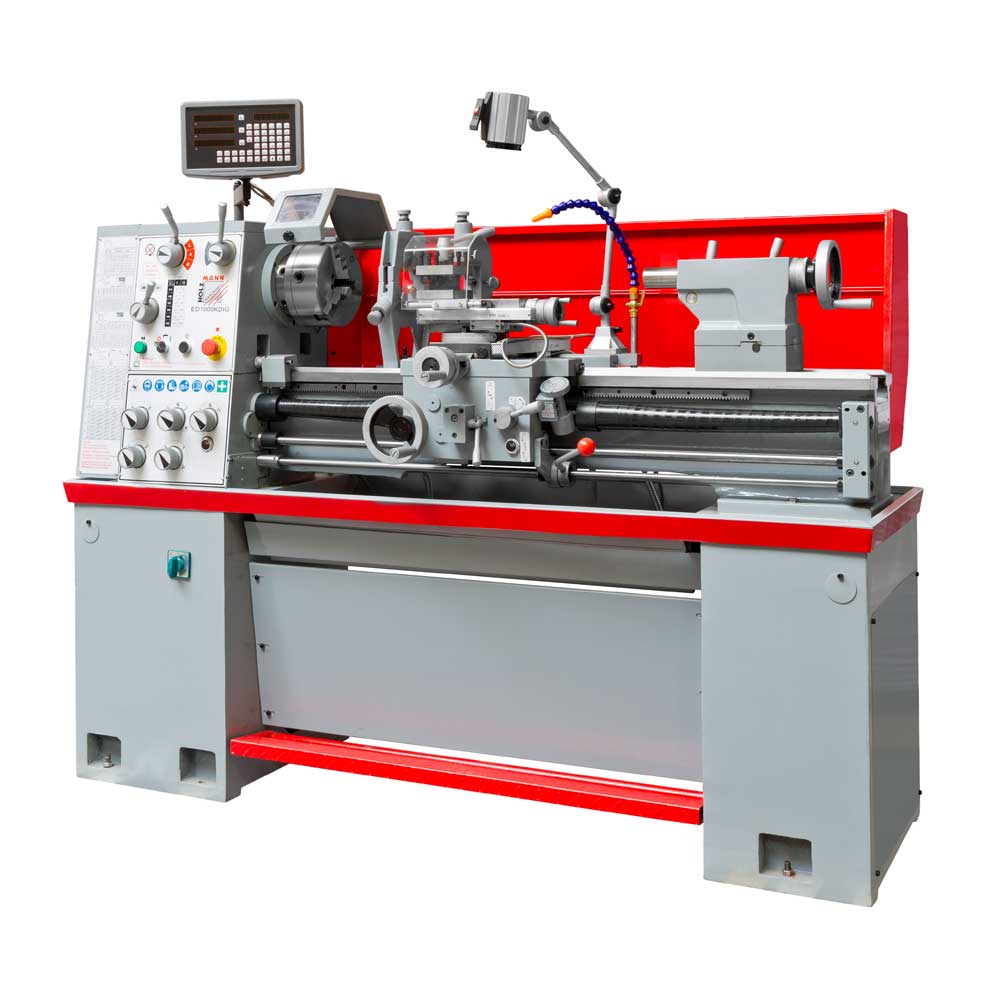

Holzmann ED1000KDIG metallisorvi
Holzmann ED 1000KDIG on moderni ja erittäin tukeva kärkisorvi metalliverstaisiin ja konepajoihin. Kärkisorvin kärkiväli on 1000mm ja sorvi soveltuu hyvin ammattikäyttöön. Vakiona tehokas ja hyvin vääntävä moottori 2,4kW.
Tuotekoodi:
ED1000KDIG_400V
Holzmann ED 1000KDIG on moderni ja erittäin tukeva sorvi metalliverstaisiin ja konepajoihin. Kärkisorvi soveltuu hyvin ammattikäyttöön. Karaporaus 52mm, laaja kierrosnopeusalue sekä 3 -akselin DRO mittalaite. Sorvilla pystyy valmistamaan milliset sekä tuumaiset kierteet. Elektromagneettinen jalkajarru edistää työturvallisuutta. Sorvissa on vahvistettu vaihteisto öljykylvyllä, joka takaa pehmeän ja tarkan käynnin. Sorvin jalusta on myös valurautaa.
Holzmann ED 1000KDIG kärkisorvi
- elektromagneettinen jalkajarru
- valurautarunko ja jalusta
- induktiokarkaistut ja hiotut rungon johteet
- karkaistut rattaat
- öljykylpyinen vaihteisto
- tarkka ja vahva karan laakerointi (toleranssi <0,009mm)
- kärkiväli 1000mm
- sorvaushalkaisija johteiden päällä 400mm
- sorvaushalkaisija kidan kohdalla 505mm
- sorvaushalkaisija kelkan päällä 240mm
- karaporaus 52mm
- kara Camlock D1-5, DIN 55029
- karan kartio MK6
- kierrosnopeusalue (12) 45-2000rpm
- työkalupidin 20mm
- pitkittäissyötöt mm/kierros (27) 0,06 - 2,78
- poikittaissyötöt mm/kierros (22) 0,01-0,72
- metrinen kierre (36) 0,8-14,0mm
- tuumainen kierre (30) 2-28 TPI
- takapylkän kartio MK4
- takapylkän pinoolin liike 100mm
- takapylkän sivusiirto +/- 5mm
- moottorin teho:
- 2,0kW S1 100%
- 2,4kW S6 40%
- koneen rahtimitat 1900 x 850 x 1600mm
- paino 820kg
Sorvissa on vakiona:
3 -akselin DRO, 3-leukaistukka 200mm + vaihtoleuat, 4-leukaistukka 200mm,2 x sorvaustuki, jäähdytysjärjestelmä, työkalusarja, 2x kiinteä keskityskärki MT4, kitapala, lastukeräin, vaihtopyörät, kiinnityslaippa ja halogeenilamppu.
Tekniset tiedot
| Sorvin ominaisuudet | |
|---|---|
| Karan kartio | MK6 |
| Kärkiväli (mm) | 1000 |
| Kärkikorkeus (mm) | 200 |
| Sorvaushalkaisija (mm) | 400 |
| Sorvaushalkaisija kidan kohdalla (mm) | 550 |
| Sorvaushalkaisija kelkan päällä (mm) | 264 |
| Takapylkän kara | MK4 |
| Karaporaus (mm) | 56 |
| Karan kiinnitystapa | CAMLOCK D1-5 DIN 55029 |
| Pakan kierrosluku RPM | 45-2000 (12) |
| Pituussyöttö (1/mm) | 0,02-0,85 (64) |
| Poikittaissyöttö (1/mm) | 0,005-0,22 (64) |
| Metrinen kierre (mm) | 0,8-14 (36) |
| Tuumainen kierre (Gg/1") | 2-28 (36) |
| Takapylkän karan liike (mm) | 120 |
| Moottorin tiedot | |
|---|---|
| Käyttövoima / Käyttöjännite (V) | 400 |
| Moottorin teho (kW S1) | 2.0 |
| Moottorin teho (kW S6) | 2.4 |
| Ominaisuudet | |
|---|---|
| Äänenpaine (dB(A)) | 78 |
| Paino (kg) | 800 |
