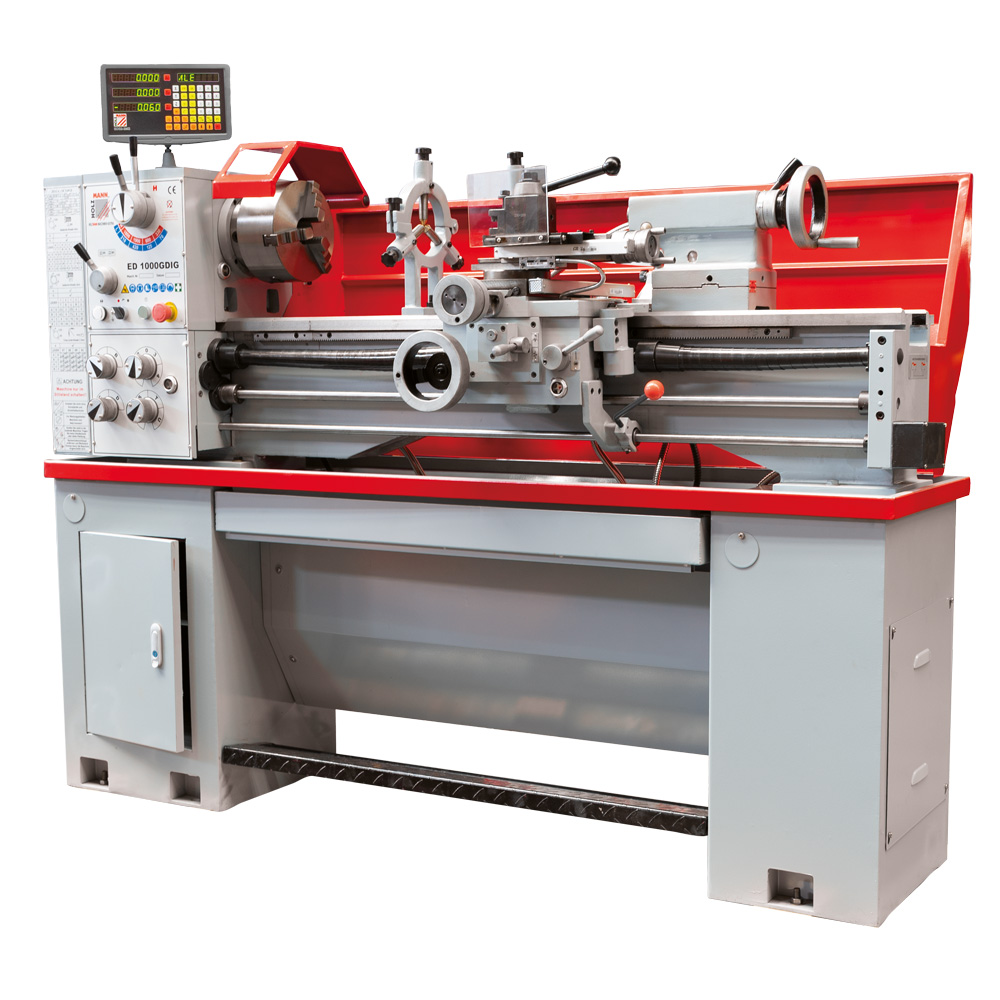

Holzmann ED 1000GDIG metallisorvi
Holzmann ED 1000GDIG on moderni ja erittäin tukeva metallisorvi verstaisiin ja konepajoihin. Kärkiväli 1000mm. Kärkisorvissa on hyvin vahva valurautarunko sekä induktiokarkaistut ja hiotut rungon johteet. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin. Karaporaus 52mm sekä 3-akselin SINO DRO mittalaite asennettuna.
Tuotekoodi:
ED1000GDIG_400V
Moderni ja erittäin tukeva metallisorvi verstaisiin ja konepajoihin. Kärkisorvissa on hyvin vahva valurautarunko sekä induktiokarkaistut ja hiotut rungon johteet. Vahvistettu vaihteisto öljykylvyllä takaa pehmeän ja tarkan käynnin. Karaporaus 52mm sekä 3-akselin SINO DRO mittalaite asennettuna. Pikasyöttö pitkittäissyötössä. Vakiona mm. jäähdytysjärjestelmä, elektromagneettinen jalkajarru sekä halogeenilamppu.
Holzmann ED 1000GDIG kärkisorvi
- 3-akselin SINO DRO mittalaite asennettuna.
- elektromagneettinen jalkajarru
- valurautarunko
- induktiokarkaistut ja hiotut rungon johteet
- karkaistut rattaat
- öljykylpyinen vaihteisto
- kärkiväli 1000mm
- sorvaushalkaisija johteiden päällä 360mm
- sorvaushalkaisija kidan kohdalla 470mm
- sorvaushalkaisija kelkan päällä 198mm
- ristikelkan liike 88mm
- siirtokelkan liike 810mm / 190mm
- johteiden etäisyys 187mm
- karaporaus 52mm
- kara Camlock D1-5, DIN 55029
- karan kartio MK6
- kierrosnopeusalue 70-1900rpm
- työkalun pikalukitus 20mm
- pikasyöttö
- pitkittäissyötöt mm/kierros 0,078-1,044
- poikittaissyötöt mm/kierros 0,014-0,38
- metrinen kierre (32) 0,45-10,0mm
- tuumainen kierre (20) 2,25-40 TPI
- takapylkän kartio MK 4
- takapylkän pinoolin liike 100mm
- takapylkän sivusiirto
- moottorin teho:
- 1,5kW S1 100%
- 2,1kW S6 40%
- koneen rahtimitat 1940 x 760 x 1520mm
- paino 680kg
Vakiona:
3-leukaistukka 200mm + vaihtoleuat, 4-leukaistukka 200mm,2 x sorvaustuki, jäähdytysjärjestelmä, työkalusarja, pikakiinnike terille (3 pidintä), 2x kiinteä keskityskärki MT4, kitapala, lastukeräin, vaihtopyörät, kiinnityslaippa ja halogeenilamppu.
Tekniset tiedot
Sorvin ominaisuudet | |
---|---|
Karan kartio | MK6 |
Kärkiväli (mm) | 1000 |
Kärkikorkeus (mm) | 180 |
Sorvaushalkaisija (mm) | 360 |
Sorvaushalkaisija kidan kohdalla (mm) | 520 |
Sorvaushalkaisija kelkan päällä (mm) | 220 |
Takapylkän kara | MK4 |
Karaporaus (mm) | 52 |
Pakan kierrosluku RPM | (I) 70-420 (II) 330-1900 |
Pituussyöttö (1/mm) | 0,078-1,044 (16) |
Poikittaissyöttö (1/mm) | 0,022-0,298 (16) |
Metrinen kierre (mm) | 0,45-10 (32) |
Tuumainen kierre (Gg/1") | 2,25-40 (20) |
Takapylkän karan liike (mm) | 100 |
Moottorin tiedot | |
---|---|
Käyttövoima / Käyttöjännite (V) | 400 |
Moottorin teho (kW S1) | 1.5 |
Moottorin teho (kW S6) | 2.1 |
Ominaisuudet | |
---|---|
Äänenpaine (dB(A)) | 84 |
Paino (kg) | 655 |
