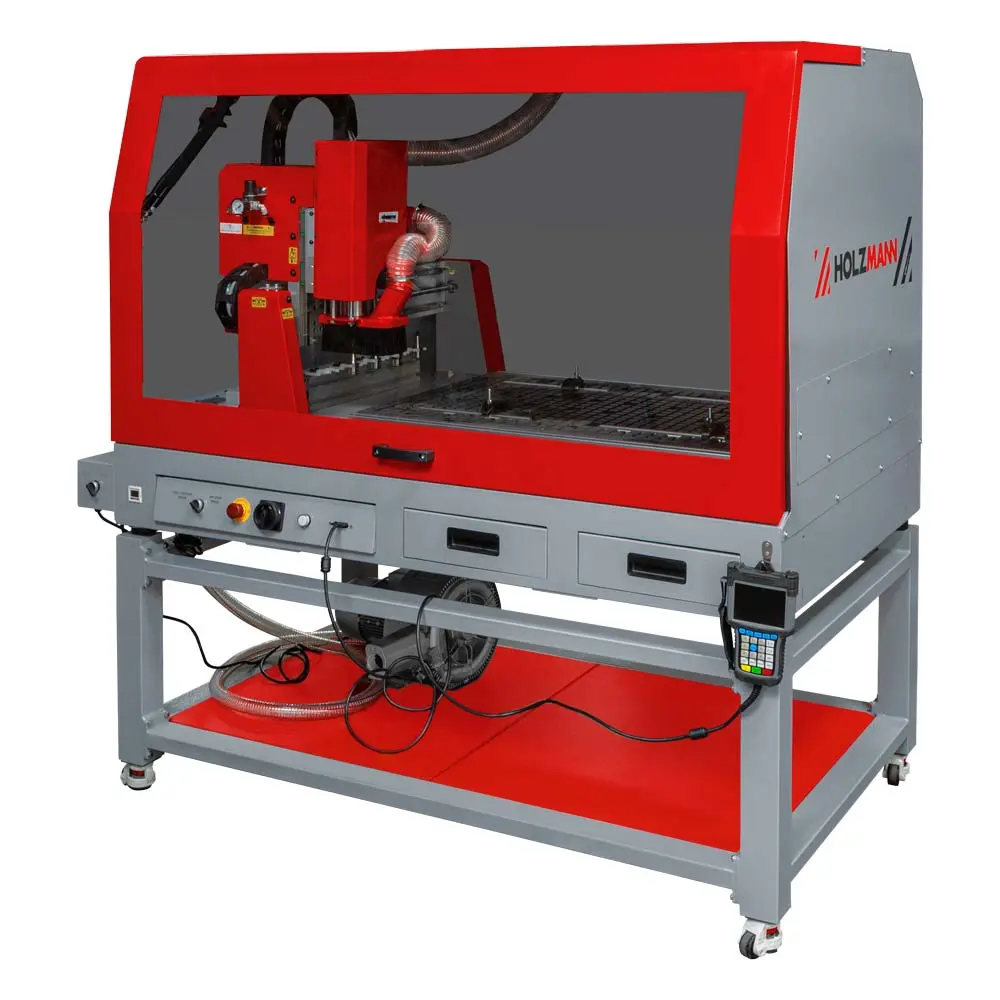

Holzmann CTF69ATC CNC-Jyrsin työkalunvaihtajalla puun ja muovin jyrsintään

HOLZMANN CTF69ATC_230V on vankalla alustalla ja suljetulla suojakotelolla varustettu CNC-pöytäjyrsinkone, joka on suunniteltu puun ja muovien ammattimaiseen työstöön rajoitetuissa tiloissa. Tämän mallin erottavat perusjyrsinkoneista sen automaattinen 5-paikkainen työkalunvaihtaja (ATC) sekä tehokas vakuumipöytä, joka kiinnittää työkappaleet lujasti alipaineen avulla. Vesijäähdytteinen 2,2 kW kara ja tarkkuuskuularuuvit takaavat siistin leikkausjäljen ja +/- 0,1 mm toistotarkkuuden.

Koneen käyttö on tehty itsenäiseksi RichAuto-B581 -käsiohjaimella, joka lukee standardia G-koodia suoraan USB-muistitikulta ilman jatkuvaa tietokoneyhteyttä. Käyttäjän tarvitsee vain varmistaa, että käytetty CAM-ohjelmisto (kuten Aspire 12.0) hyödyntää RichAuto-yhteensopivaa postprosessoria. Ennen työn aloitusta älykäs järjestelmä tarkistaa työstökoodin automaattisesti virheiden varalta, mikä varmistaa turvallisen työstön ja minimoi kalliit virheet tai hukkapalat. Työkalunvaihtajalla ja 8 m/min pikaliikenopeudella varustettu CTF69ATC tarjoaa teollisen tason automaatiota kompaktissa ja tukevassa paketissa.

CTF69ATC_230V CNC-JYRSIN PUULLE ATC

• CNC-Jyrsimessä on 5 paikkainen automaattinen työkalunvaihtaja (ATC - Automatic Tool Changer)

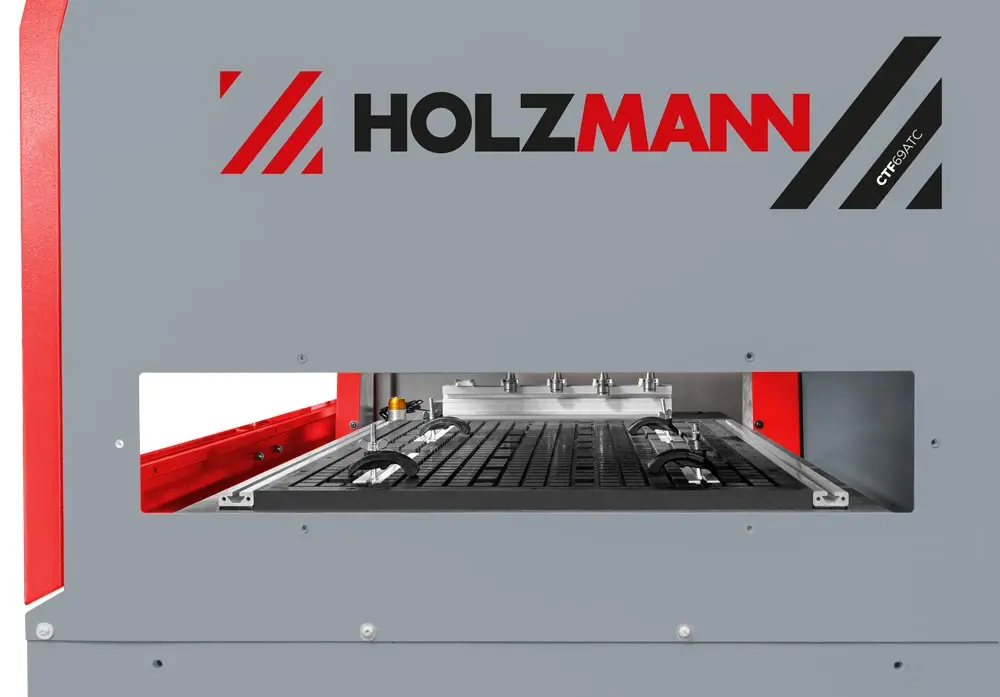

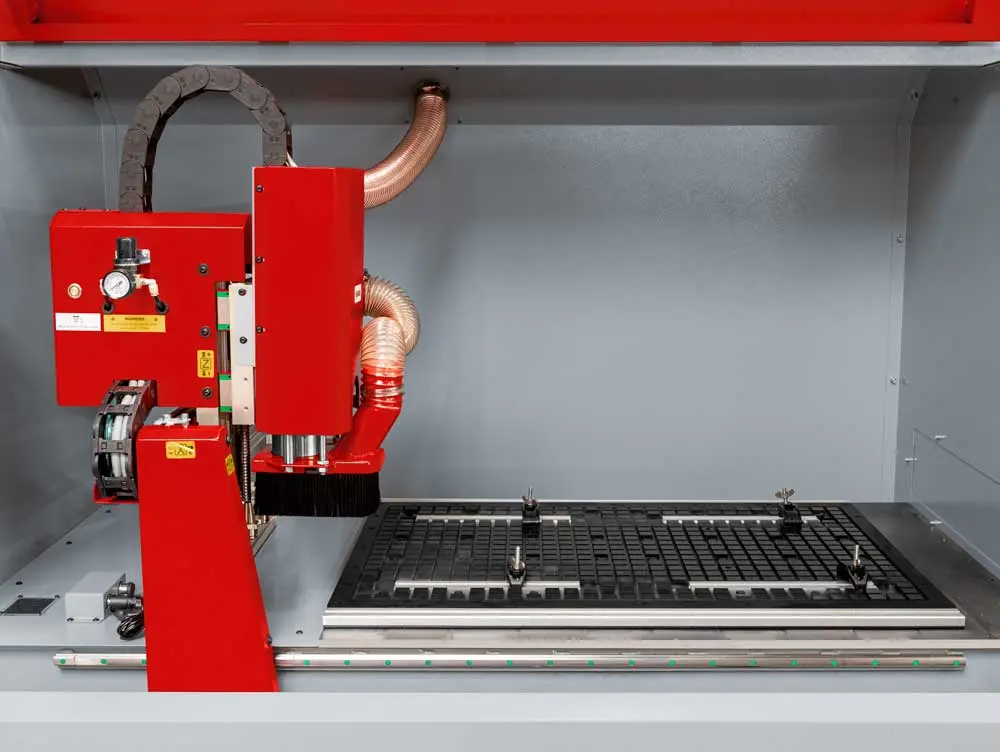

• vakuumipöydällä
• Koneen kokonaisteho: 2,5 kW + 1500 W
• Jännite: 230 V / 50 Hz
• Suojausluokka: IP 54
• Toistotarkkuus: +/- 0,1 mm
• Ohjaus ja käyttö:
• • Käsiohjain: RichAuto-B581 (itsenäinen ohjaus ilman jatkuvaa tietokoneyhteyttä).
  • Tiedonsiirto: USB-liitäntä (tikun muoto FAT16 tai FAT32).
  • Yhteensopivuus: Tukee standardia G-koodia; vaatii Cam-ohjelmistolta RichAuto-yhteensopivan postprosessorin (konekääntäjän).
  • Turvatoiminnot: Automaattinen työstökoodin esitarkistus ennen aloitusta.
  • Suositeltu CAD-ohjelmisto: Aspire 12.0, CANDLE, ..
  • Ohjelman tiedostomuoto: NC / txt-tiedosto
• Liikeradat (X/Y/Z-akselit):
• • X-akseli: 915 mm
  • • X-akselin moottoriteho: 102 W
    • X-akselin tarkkuuslineaarijohteen koko: 20 mm
  • Y-akseli: 610 mm
  • • Y-akselin moottoriteho: 80 W
    • Y-akselin tarkkuuslineaarijohteen koko: 15 mm
  • Z-akseli: 140 mm
  • • Z-akseli moottoriteho: 65 W
    • Z-akselin tarkkuuslineaarijohteen koko: 15 mm
  • Akseleiden tarkkuuskuularuuvin halkaisija: Ø 16 mm
  • • Tarkkuuskuularuuvi on komponentti, joka muuntaa pyörimisliikkeen suurella tarkkuudella lineaariliikkeeksi.
    • Tarkkuuskuularuuvi on ikään kuin erittäin laadukas kierretanko, jonka mutterin sisällä kulkee teräskuulia kitkan minimoimiseksi.
• Tekniset määritelmät
• • Karan moottoriteho: 2,2 kW
  • Työpöydän koko (tyhjiö): 937 x 637 mm
  • Maks. jyrsinterän varren halkaisija ½“ (12,7 mm) ER20
  • Maks. jyrsinterän halkaisija: Ø75 mm
  • Jyrsinkaran kiinnitys: maks. 1/2"
  • Jyrsinkaran kierrosluku: 0 - 24000 min-1
  • Maks. jyrsinterän halkaisija: 75 mm
  • Vesijäähdytteinen kara
  • Pikaliikenopeus: 8 m/min
  • Karan nopeus: 0 - 24000 min-1
  • Kiristysleuan koko: ER20
  • Maks. jyrsinterän varren halkaisija: Ø 12,7 mm (1/2“)
  • Terän varren halkaisija-alue: Ø 2 mm - 12,7 mm (1/2“)
  • Maks. jyrsinterän halkaisija: Ø 75 mm

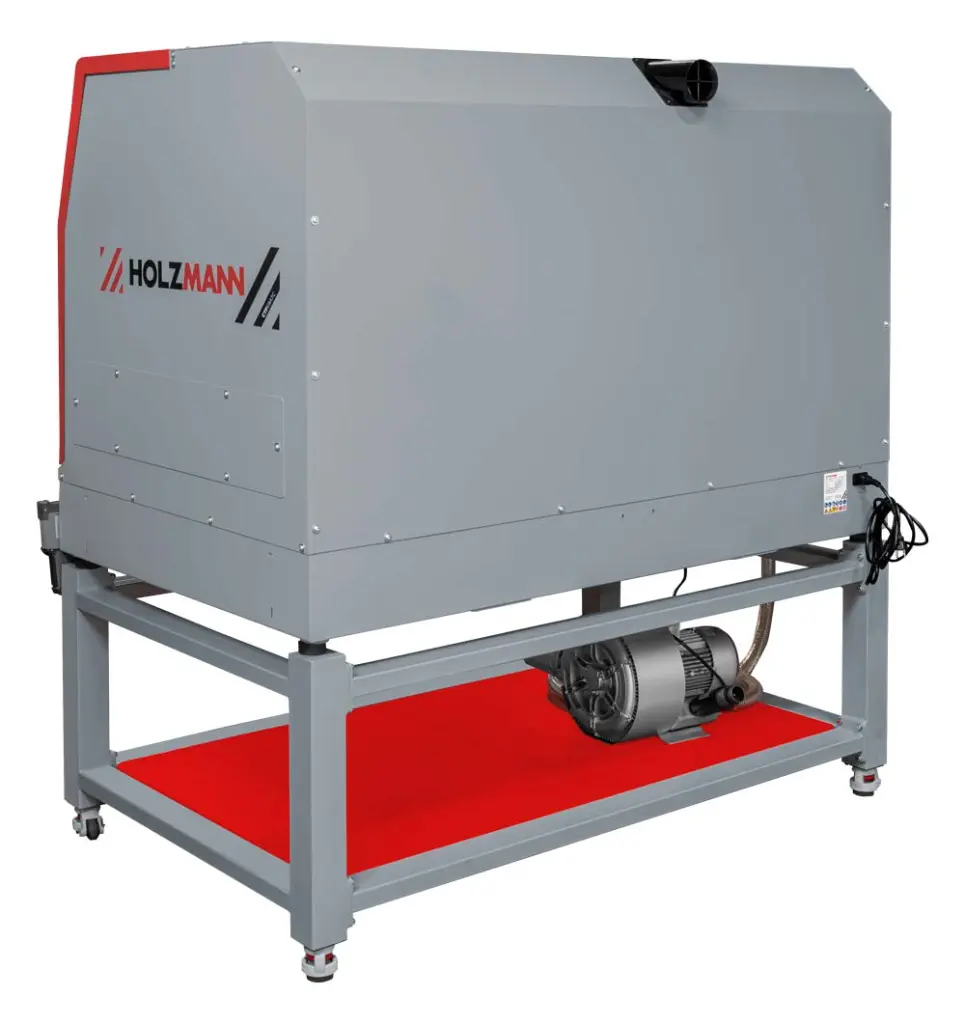

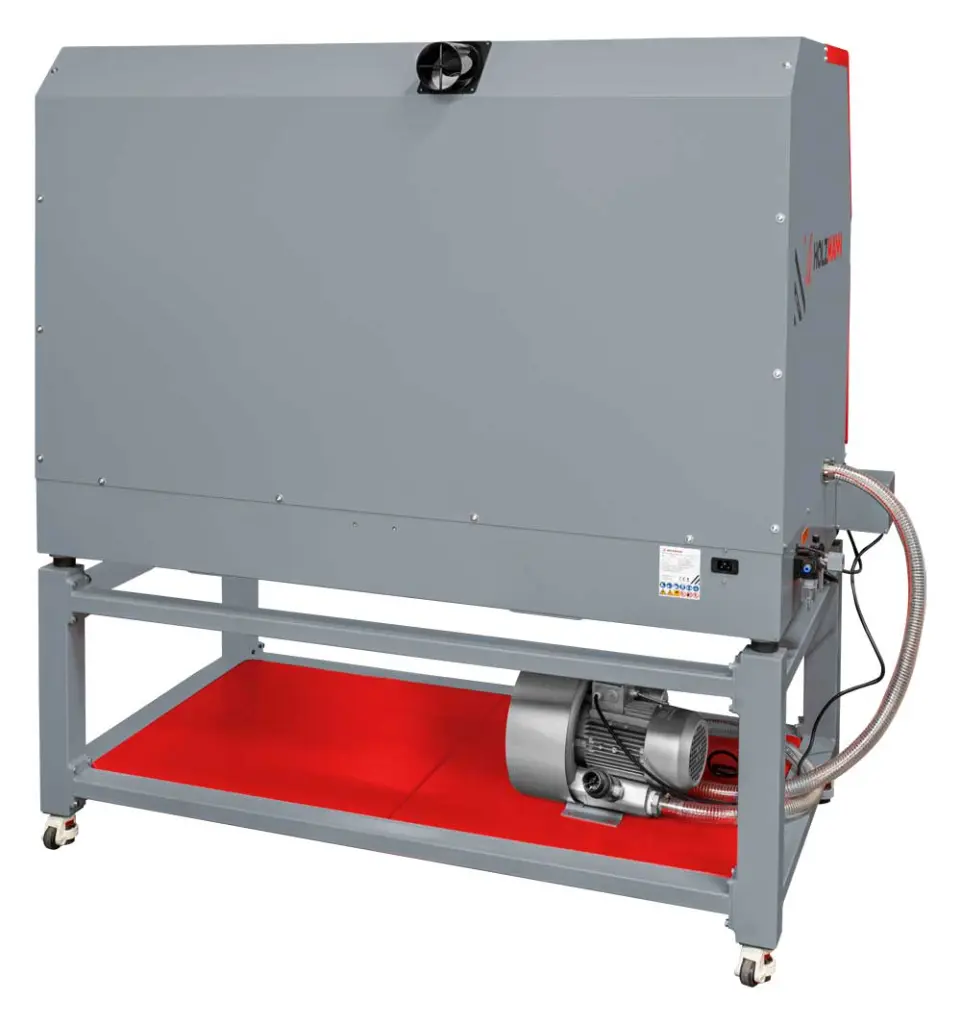

• Tyhiöpumppu (alipaine työkappaleen kiinnitykseen)
• • Tyhjiöpumpulla luodaan alipaine työkappaleen kiinnitykseen
  • Tyhjiöpumpun teho: 1,5 kW
  • Tyhjiöpumpun nimellisalipaine: -0,25 bar
  • Tyhjiöpumpun alipaineen raja-arvo: -0,18 bar
• Melu ja tärinä:
• • Äänitehotaso: 93 dB(A)
  • Äänenpainetaso: 82 dB(A)
• Tarvittava työpaine (ilma): 6 bar
• Purunpoistoliitäntä: Ø 100 mm
• Asennusmitat: 1780 x 1140 x 1965 mm
• Paino: 470 kg

Toimitussisältö: 5 x työkalunpidin ISO20 ER20 (työkalunpitimet ilman kiristysleukoja), jalusta, 4 kiinnityskäpälää, tyhjiöpumppu.

TOIMITUSPAKKAUS

• Pakkauksen paino: ~570 kg
• Pakkauksen leveys: 1 150 mm
• Pakkauksen pituus: 2 160 mm
• Pakkauksen korkeus: 1 338 mm
