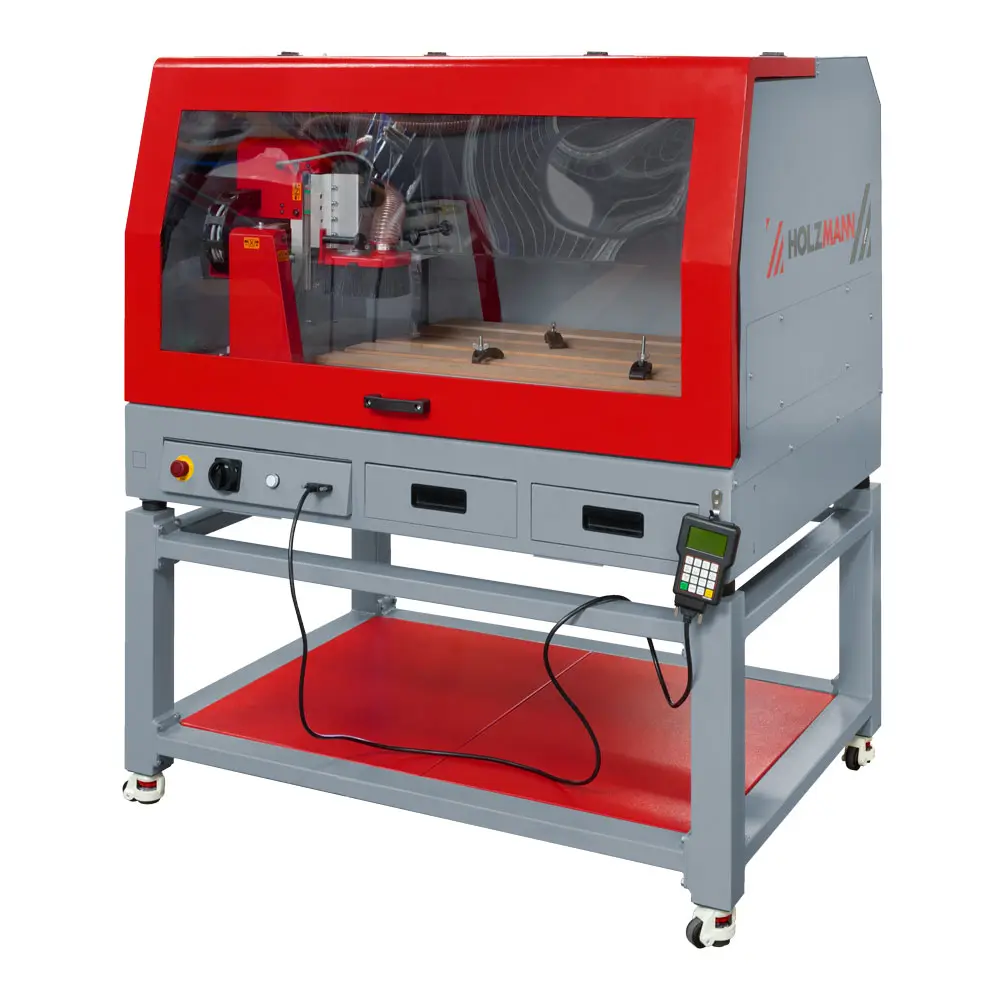

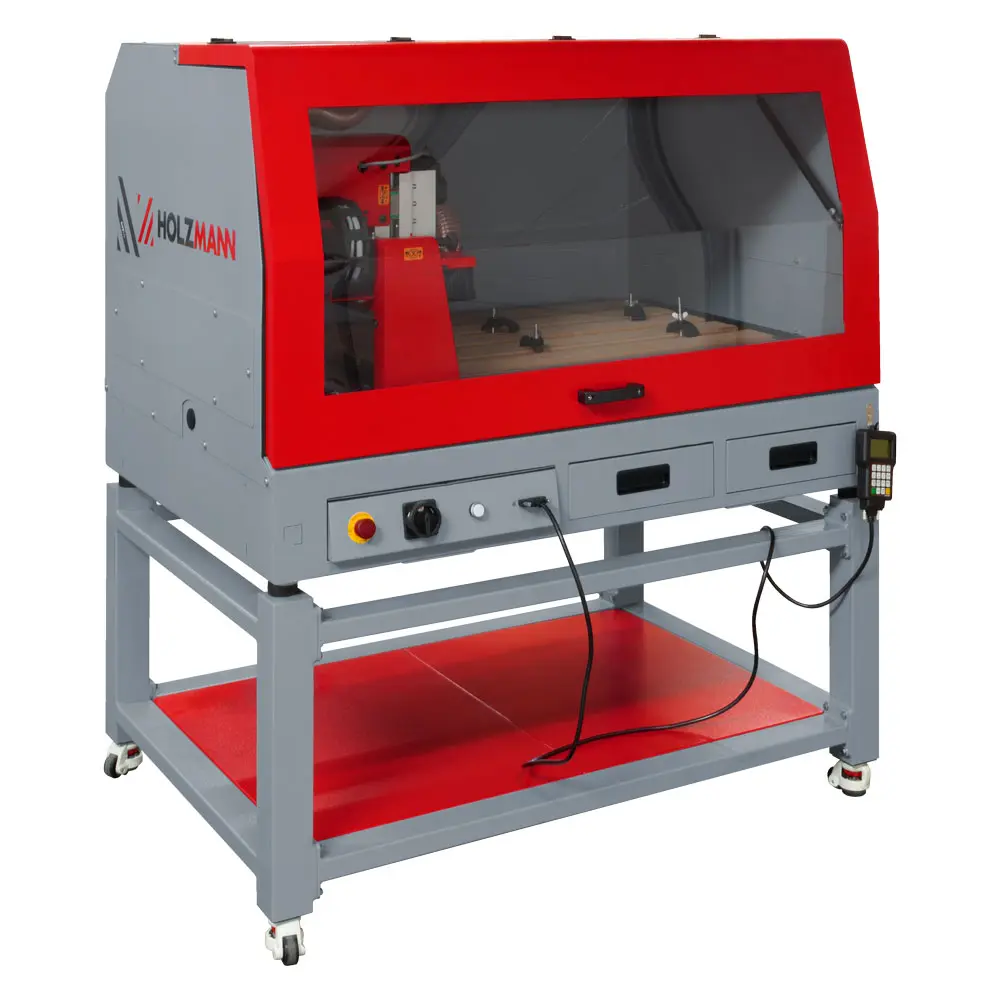

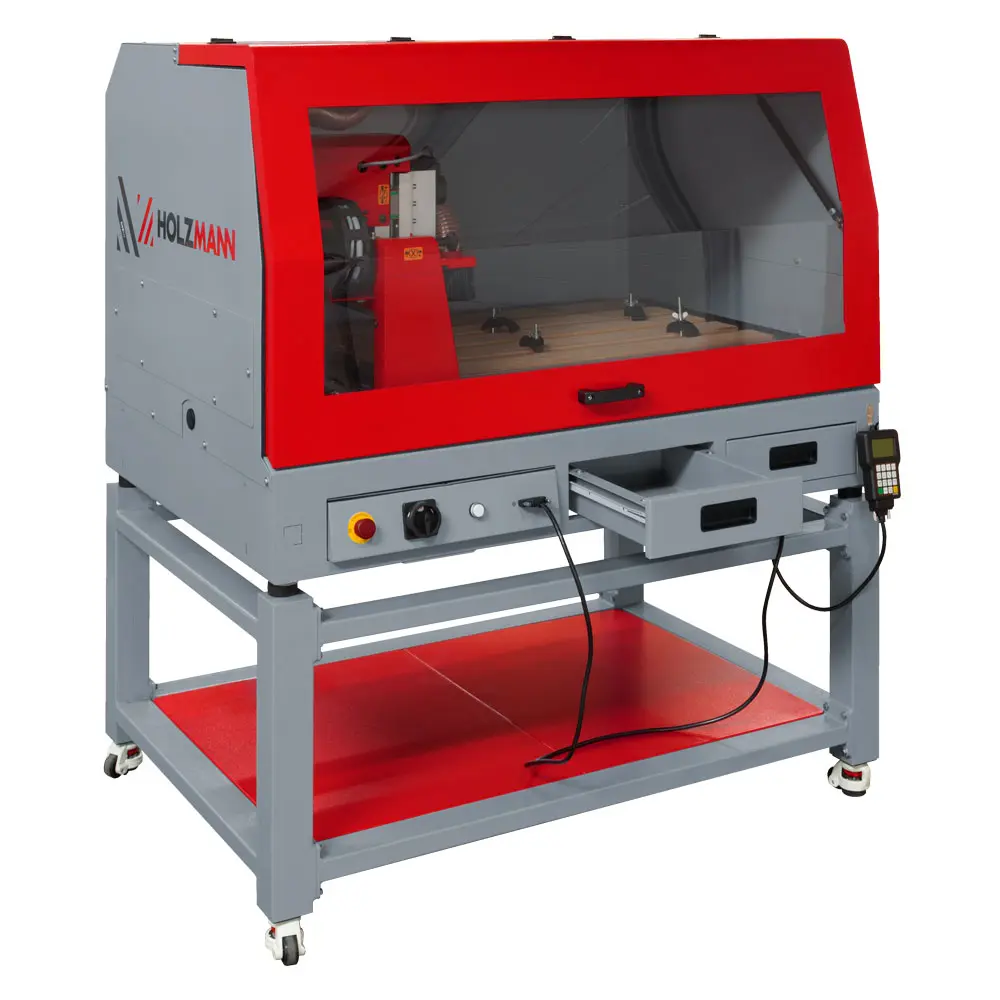

Holzmann CTF69 230V CNC-Jyrsin puun ja muovin jyrsintään

​HOLZMANN CTF69_230V on tukevalla alustalla ja suljetulla suojakotelolla varustettu CNC-pöytäjyrsinkone. Laite on suunniteltu puun, akryylin ja pehmeiden muovien tarkkaan jyrsintään sekä kaiverrukseen. Kompaktin kokonsa ansiosta se soveltuu erinomaisesti verstaisiin, joissa tilankäyttö on rajallista.

Tämän CNC-koneen käyttö on tehty suoraviivaiseksi. Suunnittelet työt tietokoneella (CAM-ohjelmistolla) ja siirrät valmiit työstötiedostot koneelle tavallisella USB-muistitikulla. Kone lukee CNC-laitteiden yleistä G-koodia. Varmista vain, että käyttämäsi suunnitteluohjelmisto osaa tallentaa piirustukset tälle koneelle sopivaan muotoon. Koneen mukana tuleva RichAuto-A18C -käsiohjain on erittäin yhteensopiva lähes kaikkien yleisimpien CAM-ohjelmistojen kanssa.

Ennen työn aloitusta älykäs järjestelmä tarkistaa työstökoodin automaattisesti virheiden varalta. Jos koodi on virheetön, järjestelmä tallentaa tiedon tarkistuksesta muistiinsa, jolloin samaa tiedostoa ei tarvitse tarkistaa uudelleen seuraavalla ajokerralla. Tämä takaa turvallisen työstön ja vähentää hukkapaloja.

HOLZMANN CTF69_230V CNC-JYRSIN

• Laite on suunniteltu puun, akryylin ja pehmeiden muovien jyrsintään
• Jännite: 230 V / 50 Hz
• Kokonaislaiteteho: 2,5 kW
• Suojausluokka: IP 54
• Toistotarkkuus: +/- 0,1 mm
• Ohjaus ja käyttö:
• • Käsiohjain: RichAuto-A18C (itsenäinen ohjaus ilman jatkuvaa tietokoneyhteyttä).
  • Tiedonsiirto: USB-liitäntä (tikun muoto FAT16 tai FAT32).
  • Yhteensopivuus: Tukee standardia G-koodia; vaatii Cam-ohjelmistolta RichAuto-yhteensopivan postprosessorin (konekääntäjän).
  • Turvatoiminnot: Automaattinen työstökoodin esitarkistus ennen aloitusta.
• Liikeradat (X/Y/Z-akselit):
  • X-akseli: 915 mm
  • • X-akselin moottoriteho: 102 W
  • Y-akseli: 610 mm
  • • Y-akselin moottoriteho: 80 W
  • Z-akseli: 140 mm
  • • Z-akseli moottoriteho: 65 W
• Tekniset määritelmät

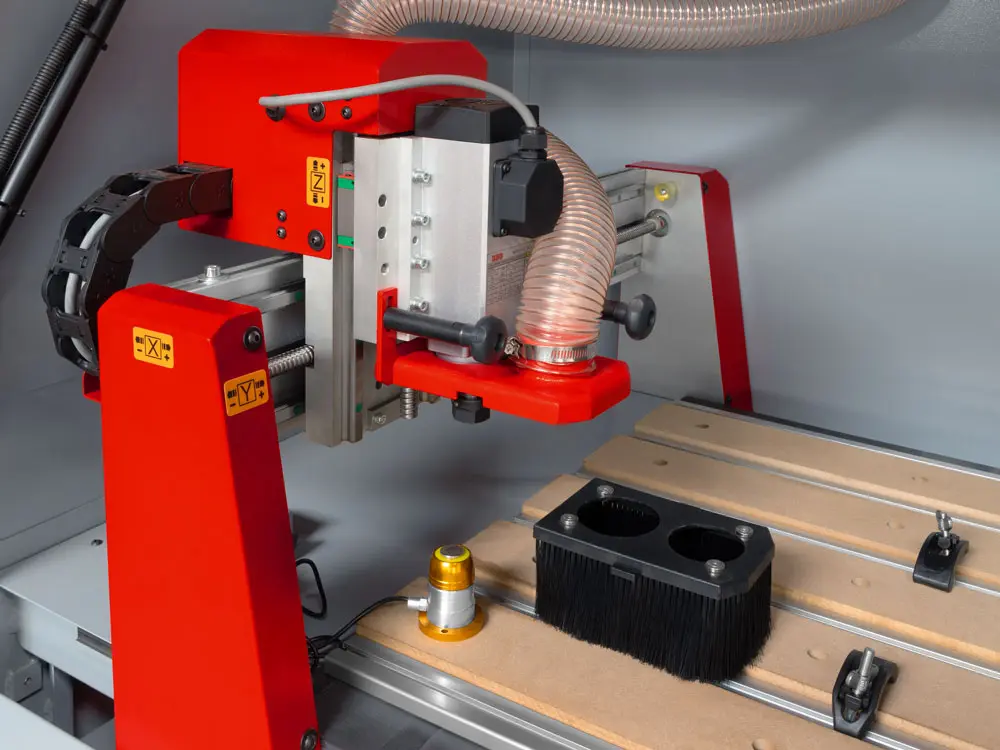

• • Karan moottoriteho: 2,2 kW

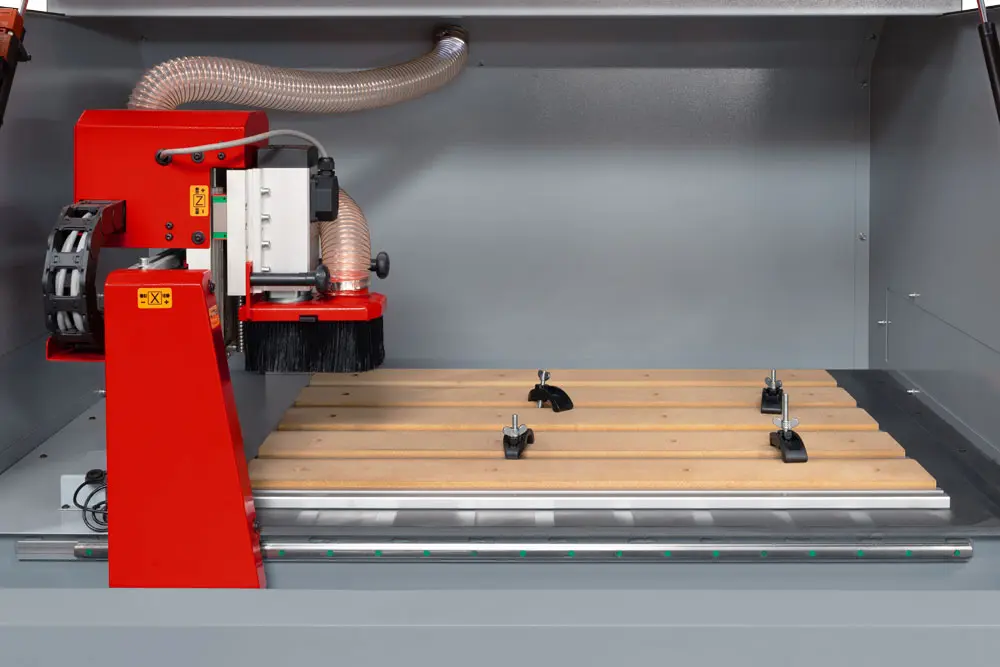

  • Työpöydän koko: 925 x 620 mm
  • Maks. jyrsinterän varren halkaisija: ½“ (12,7 mm) ER20
  • Terät kiristetään kiristysholkeilla
  • Kiristysholkin koko: ER20
  • Jyrsinterävarren halkaisija-alue: Ø2 mm – Ø12,7 mm
  • Jyrsinterävarren halkaisija: Maks. Ø12,7 mm  eli 1/2“
  • Jyrsinterän halkaisija: Maks. Ø75 mm
  • Karan kierrosluku: 0 – 24 000 min⁻¹
  • Pikaliikenopeus: 8000 mm/min
• Melutaso
• • Äänitehotaso: 93 dB(A)
  • Äänenpainetaso: 82 dB(A)

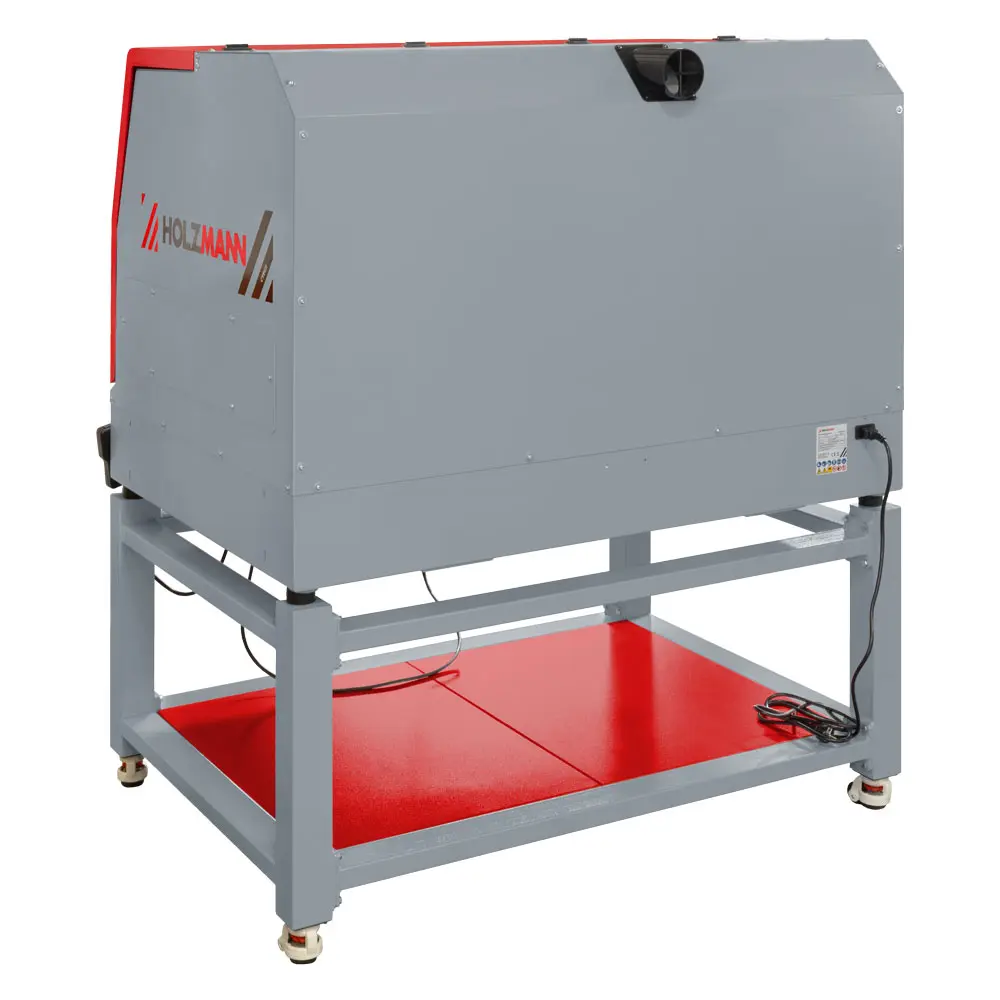

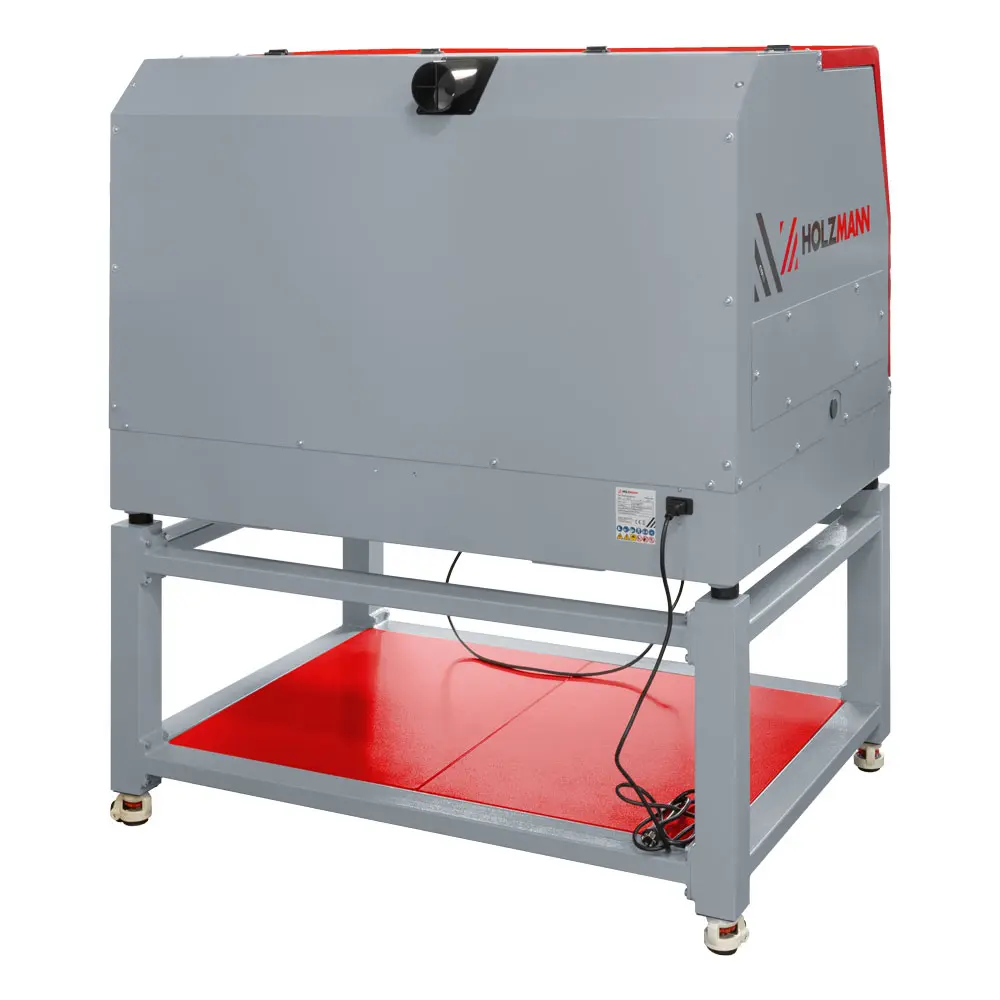

• Purunpoistoliitäntä: Ø 100 mm
• Asennusmitat (PxLxK): 1445 x 1042 x 1670 mm
• Paino: 360 kg

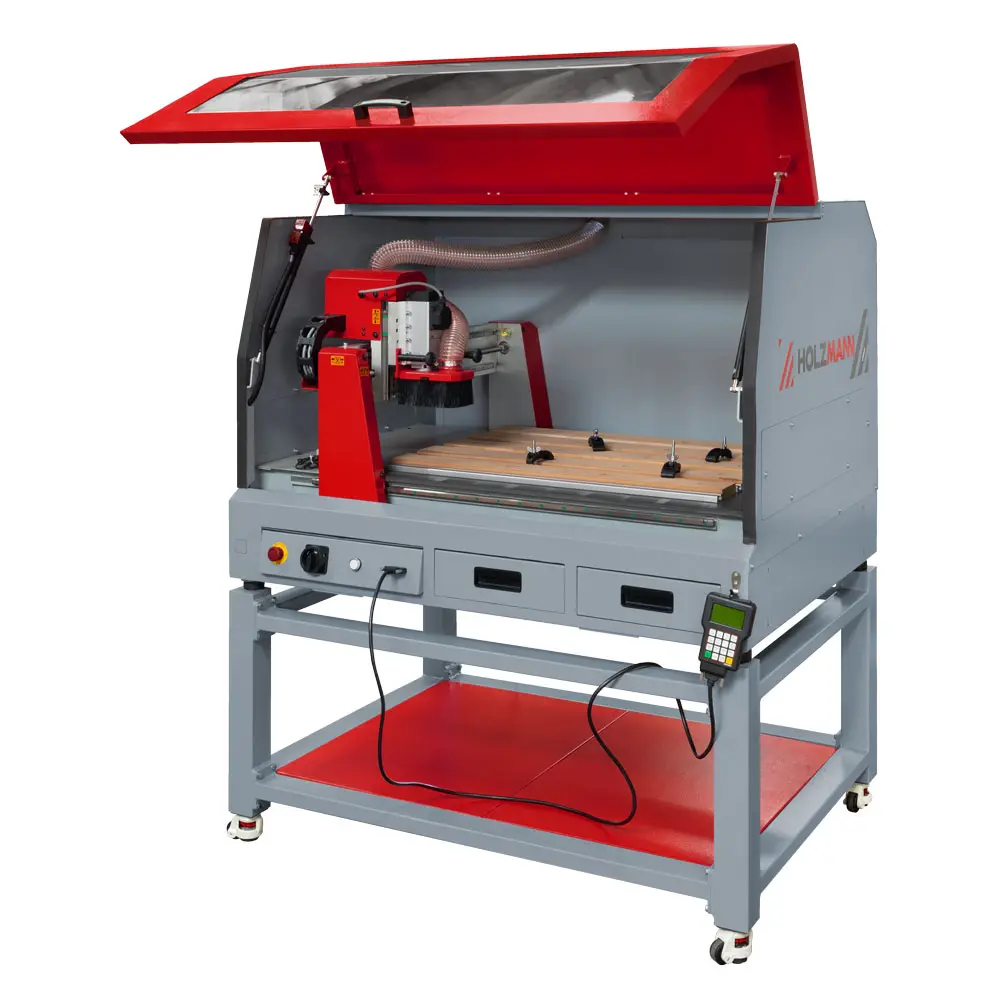

Toimitussisältö: Kolme kiristysholkkia (Ø 1/2“, Ø 8 mm, Ø 10 mm), pyörillä varustettu alusta, suojakotelo sekä 4 kpl kiinnityskäpäliä työkappaleelle.

TOIMITUSPAKKAUS

• Pakkauksen paino: ~430 kg
• Pakkauksen leveys: 1 160 mm
• Pakkauksen pituus: 1 800 mm
• Pakkauksen korkeus: 1 160 mm
